จะตรวจสอบได้อย่างไรว่า Adapters Couplings ชำรุดหรือไม่?

เพื่อตรวจสอบว่ามี ข้อต่ออะแดปเตอร์ มีข้อผิดพลาด ตรวจสอบความเสียหายทางกายภาพ ความสมบูรณ์ของซีล การทำงานของกลไกการล็อค และประสิทธิภาพที่ปราศจากการรั่วไหลภายใต้แรงกดดันอย่างเป็นระบบ ข้อผิดพลาดส่วนใหญ่สามารถระบุได้จากการตรวจสอบด้วยภาพ การทดสอบการทำงานด้วยตนเอง และการทดสอบแรงดันที่ได้รับการควบคุม ก่อนที่คัปปลิ้งจะถูกส่งกลับคืนสู่การใช้งาน

เข้าใจอะไร ข้อต่ออะแดปเตอร์ ทำและล้มเหลวตรงไหน

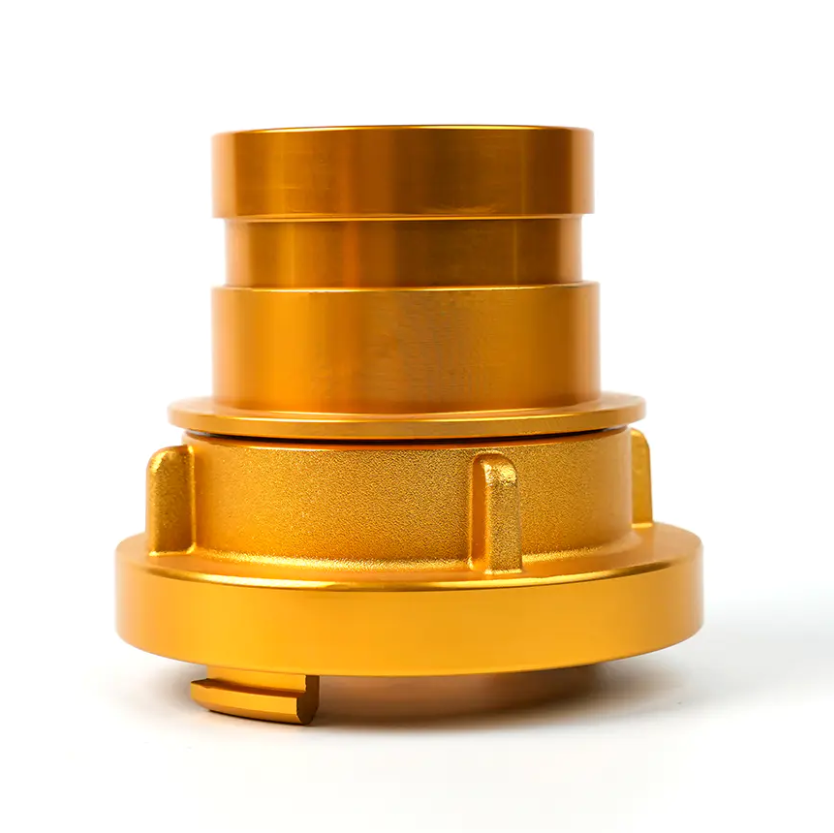

ข้อต่ออะแดปเตอร์เป็นข้อต่อเปลี่ยนที่ช่วยให้สามารถเชื่อมต่อมาตรฐานข้อต่อที่แตกต่างกันสองแบบได้โดยไม่ต้องแก้ไขส่วนประกอบที่เชื่อมต่อ ประเภททั่วไป ได้แก่:

• ภาษาเยอรมันเป็น Storz (ชาย/หญิง) — แปลงระหว่างระบบข้อต่อแบบทันทีทันใดของเยอรมันและระบบข้อต่อแบบสมมาตร Storz
• ภาษาเยอรมันกับป่าไม้ — เชื่อมต่อข้อต่อมาตรฐานเยอรมันเข้ากับข้อต่อท่อดับเพลิงจากป่าไม้
• เยอรมันเป็นเยอรมันล็อคตัวเอง — ข้อต่อมาตรฐานเยอรมันดัดแปลงพร้อมกลไกการยึดแบบล็อคตัวเองเพิ่มเติม
• ภาษาเยอรมันเป็นภาษาแปลน — เชื่อมต่อข้อต่อท่อมาตรฐานเยอรมันกับท่อหน้าแปลนหรือทางเข้าอุปกรณ์
• เยอรมันถึงหลายฟัน — เชื่อมโยงระบบข้อต่อแบบเยอรมันเข้ากับข้อต่อแบบลูกเบี้ยวและร่องแบบหลายฟัน
• Storz ตัวผู้เป็น Storz ตัวเมีย / Storz สู่ป่าไม้ — แปลงระหว่างรุ่น Storz หรือจาก Storz ไปเป็นท่อมาตรฐานสำหรับป่าไม้

เนื่องจากข้อต่ออะแดปเตอร์เชื่อมต่อระหว่างระบบกลไกสองระบบที่แตกต่างกัน ข้อต่อทั้งสองจึงอยู่ภายใต้ความเค้น จุดเชื่อมต่อทั้งสองจุดพร้อมกัน . ตำแหน่งที่เกิดความเสียหายที่พบบ่อยที่สุดคือปะเก็นซีล ฟันล็อคหรือตัวเชื่อม ตัวเครื่อง (โดยเฉพาะที่บริเวณเปลี่ยนผ่านระหว่างมาตรฐาน) และพื้นผิวภายนอกซึ่งสามารถบ่งบอกถึงการกัดกร่อนหรือความเสียหายจากแรงกระแทก

ขั้นตอนการตรวจสอบด้วยภาพทีละขั้นตอน

เริ่มต้นการตรวจสอบทุกครั้งด้วยการตรวจสอบด้วยสายตาอย่างละเอียดภายใต้แสงสว่างที่เพียงพอ ขั้นตอนนี้ไม่มีค่าใช้จ่ายใด ๆ และตรวจพบข้อบกพร่องที่ชัดเจนส่วนใหญ่ก่อนที่การทดสอบการทำงานจะเริ่มต้นขึ้น

ตรวจสอบตัวข้อต่อ

• มองหา รอยแตกร้าวหรือแตกแยก ในร่างกาย โดยเฉพาะบริเวณข้อต่อ หู และไหล่ทางระหว่างข้อต่อมาตรฐานทั้งสอง
• ตรวจสอบ รอยบุบหรือการเสียรูป จากการกระแทก - แม้แต่การบิดเบี้ยวของร่างกายเล็กน้อยก็สามารถป้องกันไม่ให้คัปปลิ้งเข้าตำแหน่งอย่างถูกต้องกับข้อต่อผสมพันธุ์
• ตรวจสอบพื้นผิวเพื่อหา การกัดกร่อน รูพรุน หรือออกซิเดชั่นหนัก . บนข้อต่ออะลูมิเนียม คราบผงสีขาว (อะลูมิเนียมออกไซด์) บ่งบอกถึงความชื้นที่เข้ามาและการเสื่อมสภาพของพื้นผิวแบบเร่ง บนข้อต่อทองเหลือง คราบสีเขียวในบริเวณที่เป็นหลุมบ่งชี้ถึงความเสี่ยงในการสลายสังกะสี
• ยืนยันว่าร่างกายมี ไม่มีการซ่อมแซมรอยเชื่อม แพทช์ หรือการดัดแปลงโดยไม่ได้รับอนุญาต — สิ่งเหล่านี้เป็นเหตุให้ถูกปฏิเสธทันที

ตรวจสอบตัวล็อคและฟัน

• ตรวจสอบทั้งหมด ล็อคหูหรือฟันลูกเบี้ยว สำหรับการบิ่น ปัดเศษ หรือแตกร้าว โปรไฟล์ตัวดึงที่สึกหรอเป็นหนึ่งในสาเหตุหลักของการแยกตัวโดยไม่ได้ตั้งใจภายใต้แรงกดดัน
• บนอินเทอร์เฟซประเภท Storz ให้ตรวจสอบว่า ตัวล็อคแบบครึ่งวงกลมมีความสมมาตรและไม่มีรูปทรง . การสึกหรอแบบอสมมาตรบ่งบอกว่ามีการเชื่อมต่อคัปปลิ้งเป็นมุมซ้ำๆ ส่งผลให้รับน้ำหนักที่ไม่สม่ำเสมอบนตัวดึงหนึ่งตัว
• สำหรับอะแดปเตอร์ประเภทเยอรมันแบบล็อคตัวเอง ให้ตรวจสอบ มีสปริงล็อคหรือกลไกคลิปอยู่ ไม่บุบสลาย และเข้าที่อย่างถูกต้อง . สปริงที่ขาดหายไปหรืองอจะทำให้ฟังก์ชันล็อคตัวเองไม่สามารถมีส่วนร่วมได้

ตรวจสอบปะเก็นซีล

• ถอดปะเก็นออกหากสามารถเข้าถึงได้และตรวจสอบ ชุดการบีบอัด (แบนถาวร) การแตกร้าว การแข็งตัว การบวม หรือความเสียหายจากการอัดขึ้นรูป .
• ปะเก็นที่ถูกอัดด้านล่าง 70% ของความหนาเดิม ควรพิจารณาว่าหมดอายุการใช้งานแล้วเปลี่ยนใหม่ เนื่องจากจะไม่สร้างแรงปิดผนึกที่เพียงพออีกต่อไป
• ตรวจสอบว่าปะเก็น ที่นั่งได้เต็มและสม่ำเสมอในร่องของมัน โดยไม่มีส่วนใดบิดเบี้ยว พับเป็นสองเท่า หรือหายไปจากช่องที่นั่ง
• ตรวจสอบว่าวัสดุปะเก็นเข้ากันได้กับของเหลวที่ขนส่ง — ปะเก็น EPDM เป็นมาตรฐานสำหรับการใช้งานทางน้ำและการดับเพลิง ปะเก็น NBR (ไนไตรล์) จำเป็นสำหรับของเหลวที่มีส่วนประกอบจากปิโตรเลียม

การทดสอบการทำงาน: การมีส่วนร่วม การหมุน และการปล่อย

หลังจากการตรวจสอบด้วยสายตา ให้ทดสอบฟังก์ชันทางกลของข้อต่อโดยจับคู่กับข้อต่อที่เหมาะสม การทดสอบนี้เป็นการยืนยันว่าข้อต่อทำหน้าที่หลักในการเชื่อมต่อและยึดข้อต่อสองตัวเข้าด้วยกัน ก่อนที่จะใช้แรงกด

1. ทดสอบการมีส่วนร่วม — เชื่อมต่ออะแดปเตอร์เข้ากับข้อต่อคู่ด้วยมือ การเชื่อมต่อควรมีส่วนร่วม ได้อย่างราบรื่นและไม่มีแรงมากเกินไป . ความต้านทาน การยึดเกาะ หรือความจำเป็นในการบังคับข้อต่อเข้าด้วยกัน บ่งชี้ถึงความไม่ตรงแนว การเสียรูป หรือการไม่เป็นไปตามมิติ
2. ทดสอบการล็อค — หลังการประกบกัน ให้พยายามดึงทั้งสองซีกออกจากกันในแนวแกนโดยไม่ต้องปลดล็อค ในการมีเพศสัมพันธ์ที่ทำงานได้อย่างถูกต้อง ไม่ควรแยกตามแนวแกน ในขณะที่กลไกการล็อคกำลังทำงานอยู่ การเล่นตามแนวแกนใดๆ ที่ลึกกว่า 1–2 มม. ใต้แรงดึงมือ บ่งชี้ถึงรูปทรงการล็อคที่สึกหรอหรือเสียหาย
3. การหมุนทดสอบ (ประเภท Storz) — ข้อต่อแบบ Storz ควรหมุนผ่านส่วนโค้งล็อคแบบเต็ม (โดยทั่วไปคือ 30° ถึง 40° ) โดยไม่ติดขัดหรือต้องใช้แรงบิดมากเกินไป การหมุนที่แข็งหรือมีกรวดบ่งบอกถึงการปนเปื้อน การกัดกร่อน หรือพื้นผิวตัวดึงที่เสียหาย
4. ปล่อยทดสอบ — ปลดข้อต่อและยืนยันว่าคลายออกอย่างหมดจด ข้อต่อที่ต้องใช้แรงมากเกินไปในการหลุดออกหรือที่ติดบางส่วน อาจทำให้ข้อต่อผิดรูปหรือปะเก็นบวมที่ทำให้เกิดการรบกวน
5. ตรวจสอบช่องว่างที่นั่ง — เมื่อเชื่อมต่อจนสุดแล้ว ให้ตรวจสอบส่วนต่อประสานระหว่างหน้าข้อต่อทั้งสอง ควรมี ไม่มีช่องว่างที่มองเห็นได้รอบเส้นรอบวง . ช่องว่างของใบหน้าที่ไม่สม่ำเสมอหรือเปิดบางส่วนบ่งชี้ว่าปะเก็นหรือใบหน้าซีลไม่ได้สัมผัสกันเต็มที่ ซึ่งจะส่งผลให้เกิดการรั่วไหลภายใต้แรงกดดัน

การทดสอบแรงดันเพื่อยืนยันประสิทธิภาพที่ปราศจากการรั่ว

ข้อต่อที่ผ่านการตรวจสอบด้วยสายตาและการทำงานควรยังคงได้รับการทดสอบแรงดันก่อนที่จะส่งกลับไปใช้งานในการใช้งานที่สำคัญ เช่น การดับเพลิง การถ่ายเทไฮดรอลิก หรือสายการผลิตที่มีแรงดัน การทดสอบแรงดันเป็นวิธีเดียวที่สามารถยืนยันได้ว่าซีลไม่เสียหายภายใต้สภาวะการใช้งาน

ขั้นตอนการทดสอบอุทกสถิต

• เชื่อมต่อข้อต่ออะแดปเตอร์เข้ากับชุดทดสอบแบบปิดโดยใช้ฝาปิดที่เหมาะสมหรือท่อร่วมของแท่นทดสอบ
• เติมน้ำให้เต็มชุด โดยไล่อากาศออกให้หมด จากนั้นเพิ่มแรงดันให้ 1.5 เท่าของแรงดันใช้งานของข้อต่อ — โดยทั่วไป 15–25 บาร์สำหรับข้อต่อท่อดับเพลิงมาตรฐาน
• คงความดันทดสอบไว้อย่างน้อย 60 วินาที และตรวจสอบส่วนต่อประสานทั้งหมด ตัวข้อต่อ และบริเวณปะเก็นเพื่อดูว่ามีการซึม หยด หรือแรงดันตกบนเกจหรือไม่
• แรงดันตกหรือความชื้นที่มองเห็นได้ ที่หน้าข้อต่อหรือตัวเครื่องถือเป็นความล้มเหลวในการทดสอบ - ข้อต่อจะต้องถูกแยกชิ้นส่วน ระบุข้อบกพร่อง และซ่อมแซมส่วนประกอบด้วยปะเก็นใหม่หรือเปลี่ยนใหม่ทั้งหมด

ประเภทข้อผิดพลาดทั่วไปและสาเหตุที่น่าจะเป็นไปได้

ช่วงเวลาการตรวจสอบและแนวทางปฏิบัติที่ดีที่สุดในการบำรุงรักษา

การตรวจสอบตามกำหนดเวลาเป็นประจำมีประสิทธิภาพมากกว่าการค้นหาข้อบกพร่องเชิงรับหลังจากเกิดความล้มเหลว ความถี่ในการตรวจสอบที่แนะนำขึ้นอยู่กับการใช้งานและสภาพแวดล้อม:

• หลังการใช้งานทุกครั้ง — ในการใช้งานดับเพลิงหรือตอบสนองฉุกเฉิน ให้ตรวจสอบข้อต่ออะแดปเตอร์ทุกตัวด้วยสายตาหลังการใช้งานแต่ละครั้ง ตรวจสอบความเสียหายจากแรงกระแทก สภาพปะเก็น และการสึกหรอของตัวดึง ก่อนที่จะคืนอุปกรณ์ให้อยู่ในสภาพพร้อมใช้งาน
• ทุก 6 เดือน — ทำการทดสอบด้วยภาพ การทำงาน และแรงกดเต็มรูปแบบบนข้อต่ออะแดปเตอร์ทั้งหมดในพื้นที่โฆษณาสำรอง มาตรฐาน เช่น DIN 14811 (สำหรับข้อต่อดับเพลิงของเยอรมัน) แนะนำให้ทำการทดสอบอย่างน้อยปีละสองครั้ง
• หลังจากเหตุการณ์กระทบหรือดรอปใดๆ — ตรวจสอบข้อต่ออะแดปเตอร์ที่หล่นลงบนพื้นแข็งหรือถูกอุปกรณ์กระแทกเสมอ แม้ว่าจะไม่ปรากฏความเสียหายที่มองเห็นได้ก็ตาม รอยแตกที่ซ่อนอยู่ในโลหะผสมหล่ออาจไม่สามารถมองเห็นได้จากภายนอก แต่จะล้มเหลวภายใต้แรงกดดัน
• เปลี่ยนปะเก็นประจำปี — ในการใช้งานที่มีการใช้งานสูงหรือจัดเก็บกลางแจ้ง ให้เปลี่ยนปะเก็นตามกำหนดเวลารายปีคงที่ โดยไม่คำนึงถึงสภาพที่ชัดเจน วัสดุปะเก็น (โดยเฉพาะ EPDM และ NBR) เสื่อมสภาพจากการสัมผัสรังสียูวี โอโซน และวงจรความร้อนแม้ว่าจะไม่ได้ใช้งานก็ตาม

หลังจากทำความสะอาด ให้หล่อลื่นพื้นผิวดึงและปะเก็นเบา ๆ ด้วยสารหล่อลื่นที่เข้ากันได้ (จาระบีซิลิโคนสำหรับปะเก็น EPDM ไม่แนะนำให้ใช้ปิโตรเลียมเจลลี่เนื่องจากจะทำให้ปะเก็นยางเสื่อมสภาพ) เก็บข้อต่ออะแดปเตอร์ไว้ในที่แห้ง ให้ห่างจากรังสียูวีและไอสารเคมี เพื่อยืดอายุการใช้งานระหว่างการตรวจสอบ

เมื่อใดควรเปลี่ยนแทนที่จะซ่อมแซม ข้อต่ออแดปเตอร์

ข้อบกพร่องทั้งหมดไม่สามารถซ่อมแซมได้ เงื่อนไขบางประการจำเป็นต้องถอดออกจากการบริการทันทีและเปลี่ยนข้อต่ออะแดปเตอร์ทั้งหมด โดยไม่คำนึงถึงต้นทุน:

• รอยแตกใด ๆ ในตัวข้อต่อ — รอยแตกร้าวแพร่กระจายภายใต้แรงกดดัน และไม่สามารถเชื่อมหรือปะติดอย่างปลอดภัยในข้อต่อรับแรงดันได้
• ความเสียหายของดึงหรือฟันเกินกว่าการสึกหรอเล็กน้อย — รูปทรงของตัวดึงที่บิ่น ร้าว หรือโค้งมนมาก ไม่สามารถกู้คืนได้ และจะส่งผลให้ล็อคไม่น่าเชื่อถือ
• ความหนาของผนังตัวถังลดลงจากการกัดกร่อน — ถ้ารูเจาะทะลุเกิน 20% ของความหนาของผนังที่ระบุ ไม่สามารถรับประกันความสมบูรณ์ของโครงสร้างภายใต้แรงกดดันได้
• ไม่สามารถรับแรงกดได้หลังจากเปลี่ยนปะเก็น — หากข้อต่อยังคงรั่วไหลหลังจากติดตั้งปะเก็นใหม่ที่ติดตั้งอย่างถูกต้องแล้ว หน้าซีลของตัวเรือนอาจได้รับความเสียหาย และต้องเปลี่ยนตัวข้อต่อใหม่
• ไม่ทราบประวัติการบริการหรืออายุที่เกินอายุการใช้งาน — ข้อต่ออะแดปเตอร์ที่ไม่มีบันทึกการตรวจสอบย้อนกลับ หรือที่เกินอายุการใช้งานที่แนะนำของผู้ผลิต (โดยทั่วไป 10–15 ปี สำหรับข้อต่ออะลูมิเนียมในการดับเพลิง) ควรเลิกให้บริการด้านแรงดันโดยไม่คำนึงถึงสภาพที่ชัดเจน
