ทุกสิ่งที่คุณจำเป็นต้องรู้เกี่ยวกับข้อต่อ Storz Locking

ก ข้อต่อล็อค สตอร์ซ เป็นคอนเนคเตอร์ล็อคลูกเบี้ยวแบบหมุนสี่เลี้ยวที่ได้มาตรฐาน สมมาตร ซึ่งใช้กันอย่างแพร่หลายในการดับเพลิง การถ่ายโอนของเหลวทางอุตสาหกรรม และบริการฉุกเฉิน เพื่อสร้างการเชื่อมต่อท่อที่รวดเร็ว โดยไม่ต้องใช้เครื่องมือ และป้องกันการรั่วซึม ปลายทั้งสองด้านของข้อต่อเหมือนกัน ทำให้ไม่จำเป็นต้องแยกข้อต่อระหว่างข้อต่อตัวผู้และตัวเมีย เพียงแค่จัดตำแหน่ง ดัน และบิด 90° เพื่อล็อค การออกแบบนี้ช่วยลดเวลาในการเชื่อมต่อได้อย่างมากในสถานการณ์ที่มีแรงดันสูง และเป็นหนึ่งในระบบคัปปลิ้งที่ได้รับความไว้วางใจมากที่สุดในโลก

ก.คืออะไร ข้อต่อล็อค Storz และมันทำงานอย่างไร

ข้อต่อ Storz คิดค้นโดย Carl August Guido Storz ในปี 1882 ได้รับการออกแบบมาเพื่อแก้ปัญหาสำคัญในการดับเพลิง: ข้อต่อท่อไม่ตรงกัน เนื่องจากข้อต่อแบบเกลียวแบบดั้งเดิมจำเป็นต้องจับคู่ปลายตัวผู้และตัวเมีย การต่อท่อจากแผนกหรือแหล่งต่าง ๆ จึงมักเป็นไปไม่ได้ในกรณีฉุกเฉิน

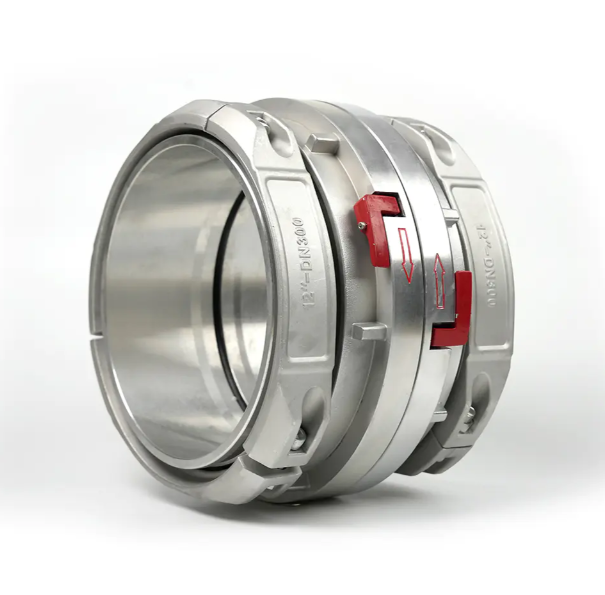

ระบบ Storz ใช้ a กลไกการล็อคแบบดึงและลูกเบี้ยวแบบสมมาตร . ปลายคัปปลิ้งแต่ละอันมีตัวเชื่อมสองตัวและช่องลูกเบี้ยวที่สอดคล้องกัน เมื่อนำปลายทั้งสองข้างมารวมกัน ตัวเชื่อมจะเลื่อนเข้าไปในช่องลูกเบี้ยวฝั่งตรงข้าม จากนั้นหมุน 90° เพื่อล็อคให้เข้าที่ โดยบีบอัดปะเก็นยางเพื่อสร้างซีลกันน้ำ

คุณสมบัติการดำเนินงานที่สำคัญ ได้แก่ :

• เชื่อมต่อได้ภายใน 3 วินาทีโดยไม่ต้องใช้เครื่องมือ
• สามารถเชื่อมต่อหรือตัดการเชื่อมต่อได้แม้ภายใต้แรงดันตกค้าง
• การออกแบบสมมาตร: ปลายทั้งสองข้างใช้แทนกันได้
• การหมุนแบบรวมช่วยให้ท่อหมุนได้อย่างอิสระโดยไม่ต้องคลายการเชื่อมต่อ

ขนาดมาตรฐานและพิกัดแรงดัน

ข้อต่อ Storz ผลิตขึ้นในขนาดมาตรฐานหลายขนาดเพื่อให้เหมาะกับปริมาณการไหลและความต้องการแรงดันที่แตกต่างกัน การกำหนดขนาดหมายถึงเส้นผ่านศูนย์กลางภายในที่ระบุของท่ออ่อนหรือท่อที่เชื่อมต่ออยู่

ที่ ขนาด 52 มม. นิยมใช้กันมากที่สุด ในการดับเพลิงเชิงโครงสร้างทั่วโลก ข้อต่อต้องได้รับการทดสอบอย่างน้อย 1.5 เท่าของแรงกดดันในการทำงานเพื่อการรับรองภายใต้ EN 1775 และมาตรฐานที่คล้ายกัน

วัสดุที่ใช้ในการก่อสร้างข้อต่อ Storz

ที่ choice of material directly affects weight, corrosion resistance, durability, and suitability for specific media. The three primary materials are:

กluminum Alloy

ที่ most common material for firefighting applications. Aluminum Storz couplings are น้ำหนักเบา (โดยทั่วไปจะเบากว่าทองเหลืองเทียบเท่า 30–50%) ทนต่อการกัดกร่อนในสภาพแวดล้อมส่วนใหญ่ และง่ายต่อการจัดการภายใต้สภาวะความเหนื่อยล้า ไม่เหมาะสำหรับใช้กับน้ำทะเลหรือของเหลวที่มีความเป็นกรดสูง

ทองเหลือง

ทองเหลือง Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

สแตนเลส

ใช้ในสภาพแวดล้อมทางอุตสาหกรรม เคมี และเภสัชกรรมที่มีความต้องการมากที่สุด ข้อต่อสแตนเลสทนทานต่อสารเคมีที่รุนแรง อุณหภูมิสูง และความเครียดทางกลที่รุนแรง เป็นตัวเลือกที่หนักที่สุดแต่มีอายุการใช้งานยาวนานที่สุดในสภาวะที่ไม่เอื้ออำนวย

ประเภทของปะเก็นและบทบาทในประสิทธิภาพการซีล

ที่ gasket is the sealing element of a Storz coupling. It sits in a groove on one face of the coupling and is compressed when the connection is made. Gasket material must be selected based on the fluid being transported and temperature range.

• EPDM (เอทิลีน โพรพิลีน ไดอีน โมโนเมอร์): มาตรฐานสำหรับการใช้งานด้านน้ำและการดับเพลิง ทนต่อรังสียูวี โอโซน และไอน้ำได้สูงถึง 120°C
• NBR (ยางไนไตรล์บิวทาไดอีน): เหมาะสำหรับของเหลวจากปิโตรเลียม น้ำมัน และเชื้อเพลิง ทนทานต่อไฮโดรคาร์บอนแต่สลายตัวเมื่อสัมผัสกับโอโซน
• FKM (ไวตัน): จัดการกับสารเคมีที่มีฤทธิ์รุนแรง อุณหภูมิสูงถึง 200°C และกรดเข้มข้น ใช้ในบริบททางเคมีและอุตสาหกรรม
• ซิลิโคน: การใช้งานเกรดอาหารและท่อไอน้ำอุณหภูมิสูง สอดคล้องกับกฎระเบียบของ FDA ในกรณีที่จำเป็น

ควรตรวจสอบปะเก็นก่อนการใช้งานแต่ละครั้ง และเปลี่ยนใหม่เมื่อมีรอยแตก บิดเบี้ยว หรือแข็งตัว ก failed gasket is the leading cause of Storz coupling leakage in field conditions.

การใช้งานที่สำคัญในอุตสาหกรรมต่างๆ

ข้อต่อล็อค Storz ถูกใช้อย่างดีนอกเหนือจากบริการดับเพลิง การออกแบบที่ได้มาตรฐานและเชื่อมต่อได้รวดเร็วทำให้เหมาะสำหรับทุกที่ที่ต้องการถ่ายโอนของเหลวอย่างรวดเร็ว

บริการดับเพลิงและฉุกเฉิน

นี่ยังคงเป็นแอปพลิเคชันหลัก หน่วยดับเพลิงในกว่า 40 ประเทศใช้ Storz เป็นข้อต่อท่อมาตรฐาน การเชื่อมต่อหัวจ่ายน้ำ ช่องทางจ่ายอุปกรณ์ และข้อต่อแบบท่อต่อท่อ ล้วนอาศัยข้อต่อ Storz การออกแบบที่สมมาตรช่วยให้นักดับเพลิงสามารถเชื่อมต่อท่อใดๆ เข้ากับหัวจ่ายน้ำได้โดยไม่ต้องกังวลเรื่องความเข้ากันได้

การถ่ายโอนของไหลอุตสาหกรรม

โรงงานเคมี โรงกลั่น และโรงงานแปรรูปใช้ข้อต่อ Storz ในการถ่ายโอนน้ำ ตัวทำละลาย และสารเคมีที่ไม่ก่อให้เกิดการลุกลามระหว่างถังเก็บและยานพาหนะขนส่ง การทำงานโดยไม่ต้องใช้เครื่องมือช่วยลดเวลาในการจัดการระหว่างการขนถ่าย

กgriculture and Irrigation

ระบบชลประทานขนาดใหญ่ใช้ข้อต่อ Storz เพื่อเชื่อมต่อท่อจ่ายน้ำหลักและทางออกจากปั๊มได้อย่างรวดเร็ว ขนาด 75 มม. และ 100 มม. เป็นขนาดทั่วไปในการใช้งานภาคสนามซึ่งต้องการอัตราการไหลสูงและมีแรงดันตกคร่อมน้อยที่สุด

การขุดและการขุดอุโมงค์

สภาพแวดล้อมใต้ดินต้องการการเชื่อมต่อที่รวดเร็วและเชื่อถือได้สำหรับทั้งระบบดับเพลิงและบำบัดน้ำเสีย ข้อต่อ Storz เป็นที่นิยมเนื่องจากความทนทานและความสามารถในการทำงานในสภาวะที่เต็มไปด้วยฝุ่น เปียก และที่จำกัด

การก่อสร้างและวิศวกรรมโยธา

สายจ่ายน้ำชั่วคราวในสถานที่ก่อสร้าง การผสมคอนกรีต และการใช้งานแยกน้ำ ล้วนได้รับประโยชน์จากการเคลื่อนย้ายและสับเปลี่ยนกันได้ของข้อต่อ Storz

Storz เทียบกับระบบข้อต่อสวมเร็วแบบอื่นๆ

การทำความเข้าใจว่า Storz เปรียบเทียบกับระบบข้อต่อแบบอื่นอย่างไร ช่วยในการเลือกโซลูชันที่เหมาะสมสำหรับการใช้งานที่กำหนด

มาตรฐานและการรับรองที่เกี่ยวข้อง

ข้อต่อ Storz ที่ใช้ในการใช้งานระดับมืออาชีพจะต้องเป็นไปตามมาตรฐานที่บังคับใช้เพื่อให้มั่นใจถึงความสามารถในการทำงานร่วมกันและความปลอดภัย มาตรฐานที่มีการอ้างอิงอย่างกว้างขวางที่สุด ได้แก่:

• ดินแดง 14307: ขนาดที่กำหนดมาตรฐานเยอรมันและข้อกำหนดด้านประสิทธิภาพสำหรับข้อต่อ Storz ที่ใช้ในการดับเพลิง ได้รับการยอมรับอย่างกว้างขวางทั่วยุโรป
• ห้องน้ำในตัว 1775: มาตรฐานยุโรปสำหรับระบบท่อดับเพลิงรวมถึงข้อกำหนดด้านข้อต่อ
• NFPA 1963: มาตรฐานสหรัฐอเมริกาสำหรับการเชื่อมต่อท่อดับเพลิง แม้ว่าโดยทั่วไปสหรัฐอเมริกาจะใช้ NST (National Standard Thread) แต่หน่วยงานในสหรัฐฯ หลายแห่งก็สต็อกอะแดปเตอร์ Storz สำหรับสายส่งจ่ายที่มีเส้นผ่านศูนย์กลางขนาดใหญ่
• กS 2419.1: กustralian standard covering fire hydrant installations, including Storz coupling specifications.

กlways verify that couplings carry relevant certification marks and traceability documentation, particularly for life-safety firefighting applications.

การตรวจสอบ การบำรุงรักษา และอายุการใช้งาน

การบำรุงรักษาที่เหมาะสมจะช่วยยืดอายุการใช้งานและรับประกันประสิทธิภาพที่เชื่อถือได้ในเวลาที่สำคัญที่สุด ข้อต่ออะลูมิเนียม Storz ที่ได้รับการดูแลอย่างดีสามารถใช้งานได้ยาวนาน 10-20 ปีขึ้นไป ในการให้บริการดับเพลิงตามปกติ

รายการตรวจสอบการตรวจสอบตามปกติ

• ตรวจสอบปะเก็นสำหรับการแตกร้าว การแข็งตัว การบวม หรือการเสียรูป — เปลี่ยนเป็นประจำทุกปีหรือบ่อยกว่านั้นในสภาพแวดล้อมการใช้งานหนัก
• ตรวจสอบข้อต่อและช่องลูกเบี้ยวเพื่อหาการสึกหรอ ครีบ หรือการเสียรูปที่อาจขัดขวางไม่ให้เกิดการปะทะเต็มประสิทธิภาพ
• ตรวจสอบการเคลื่อนที่ของแกนหมุน — ควรหมุนได้อย่างอิสระโดยไม่มีความแข็งหรือการบด
• มองหาการกัดกร่อน รูพรุน หรือรอยแตกบนตัวข้อต่อ โดยเฉพาะบริเวณฐานดึง
• ทดสอบการเชื่อมต่อของคัปปลิ้งกับคัปปลิ้งผสมพันธุ์ — การเชื่อมต่อควรล็อคด้วยการหมุนควอเตอร์ที่มั่นคง และไม่สั่นหรือหลุดออกโดยไม่ต้องใช้ความพยายามโดยเจตนา

แนวทางปฏิบัติที่ดีที่สุดในการบำรุงรักษา

• ทำความสะอาดด้วยน้ำจืดหลังจากสัมผัสน้ำเค็มหรือสารเคมี
• กpply a light silicone-based lubricant to the swivel and locking faces annually — avoid petroleum-based lubricants that degrade rubber gaskets
• จัดเก็บคัปปลิ้งโดยติดตั้งฝาครอบป้องกันไว้เพื่อป้องกันไม่ให้วัตถุแปลกปลอมเข้าไปในหน้าคัปปลิ้ง
• ถอดคัปปลิ้งใดๆ ที่มีส่วนที่ร้าว ข้อต่อหลุด หรือแกนหมุนที่ยึดออกจากบริการ ห้ามซ่อมแซมความเสียหายของโครงสร้างภาคสนาม

กdapters and Accessories for Storz Systems

ก comprehensive range of accessories extends Storz coupling compatibility across different systems and applications:

• อะแดปเตอร์แบบเกลียว Storz เป็น BSP/NPT: กllow connection between Storz couplings and threaded pipe systems — commonly used for hydrant connections in mixed-standard environments
• อะแดปเตอร์ Storz เป็น Camlock: เชื่อมต่อความเข้ากันได้ระหว่างท่อดับเพลิง Storz และระบบอุตสาหกรรม Camlock
• การลดข้อต่อ: เชื่อมต่อข้อต่อ Storz สองตัวที่มีขนาดระบุต่างกัน เช่น ท่อจ่าย 75 มม. เข้ากับท่อโจมตีขนาด 52 มม.
• ฝาปิดและปลั๊กเปล่า: ปิดผนึกช่องจ่ายที่ไม่ได้ใช้หรือปลายข้อต่อแบบเปิดระหว่างการขนส่งและการเก็บรักษา
• เกจวัดแรงดันพร้อมช่อง Storz: สำหรับตรวจสอบแรงดันจ่ายที่จุดเชื่อมต่อคัปปลิ้ง
• ที่หนีบล็อคและอุปกรณ์ยึด: กdditional security for high-vibration industrial environments where accidental quarter-turn disconnection is a risk

ปัญหาทั่วไปและการแก้ไขปัญหา

แม้แต่ข้อต่อ Storz ที่ได้รับการดูแลอย่างดีก็อาจประสบปัญหาในภาคสนามได้ ต่อไปนี้เป็นปัญหาที่พบบ่อยที่สุดและสาเหตุ:

ข้อต่อจะไม่ล็อคจนสุด

เกิดจากเศษในช่องลูกเบี้ยว ข้อต่อสึกหรอหรือชำรุด หรือปะเก็นบวมที่ทำให้ใบหน้าไม่สัมผัสกัน ทำความสะอาดช่องลูกเบี้ยว ตรวจสอบสลัก และตรวจสอบความหนาของปะเก็น เปลี่ยนส่วนประกอบที่สึกหรอหรือเสียหาย

การรั่วไหลที่จุดเชื่อมต่อ

กlmost always caused by a damaged, missing, or incorrectly seated gasket. In some cases, a deformed coupling face prevents proper gasket compression. Inspect the gasket seating groove for nicks or deformation.

การมีเพศสัมพันธ์ตัดการเชื่อมต่อได้ยากหลังจากแรงดัน

แรงดันตกค้างจะดักจับข้อต่อในตำแหน่งล็อค ไล่ลมออกทุกครั้งก่อนที่จะพยายามตัดการเชื่อมต่อ อย่ากระแทกตัวข้อต่อด้วยเครื่องมือเพื่อบังคับการตัดการเชื่อมต่อ เพราะจะทำให้ตัวเชื่อมและช่องลูกเบี้ยวเสียหาย

หมุนยึดหรือแข็ง

เกิดจากการสึกกร่อน การปนเปื้อน หรือการขาดการหล่อลื่น ทาสารหล่อลื่นซิลิโคนแบบเจาะและค่อยๆ หมุนแกนหมุน หากแกนหมุนยังคงยึดอยู่ ให้ถอดออกจากบริการ - แกนหมุนที่ไม่หมุนจะทำให้ท่อบิดงอและลดประสิทธิภาพการไหล

การเลือกข้อต่อ Storz ที่เหมาะสมสำหรับการใช้งานของคุณ

ใช้ประเด็นการตัดสินใจต่อไปนี้เพื่อระบุข้อกำหนดจำเพาะของข้อต่อ Storz ที่เหมาะสมที่สุด:

1. กำหนดอัตราการไหลและแรงดันใช้งานที่ต้องการ — เลือกขนาดที่กำหนดที่ตรงตามข้อกำหนดการไหลของคุณโดยไม่มีแรงดันตกมากเกินไป
2. ระบุของเหลวที่กำลังถ่ายโอน — เลือกวัสดุ (อลูมิเนียม ทองเหลือง สแตนเลส) และประเภทปะเก็น (EPDM, NBR, FKM) ตามความเหมาะสม
3. ตรวจสอบมาตรฐานที่ใช้บังคับ — ตรวจสอบให้แน่ใจว่าข้อต่อตรงตามมาตรฐานขนาดและความดันที่กำหนดในภูมิภาคหรืออุตสาหกรรมของคุณ
4. พิจารณาสภาพแวดล้อมในการปฏิบัติงาน — สภาพแวดล้อมทางทะเลหรือทางเคมีต้องการวัสดุคุณภาพสูงกว่า การใช้งานที่คำนึงถึงน้ำหนักมักนิยมใช้อะลูมิเนียม
5. กssess compatibility with existing systems — หากจำเป็นต้องใช้อะแดปเตอร์ ให้ยืนยันความเข้ากันได้ของอะแดปเตอร์ และตรวจสอบว่าไม่มีบทลงโทษจากแรงดันตกเพิ่มเติม
6. ยืนยันประเภทการเชื่อมต่อสิ้นสุด — กำหนดว่าข้อต่อจะยึดเข้ากับท่อ ท่อ หรืออุปกรณ์อย่างไร (หางปลา ก้านท่อ เกลียว หน้าแปลน)
