ข้อต่อ Storz ประเภทใดบ้าง?

ข้อต่อ Storz (หรือที่รู้จักกันทั่วไปในชื่อข้อต่อล็อคแบบ Cam หรือข้อต่อสวมเร็วของเยอรมัน) เป็นข้อต่อสวมเร็วที่ใช้กันอย่างแพร่หลายในการป้องกันอัคคีภัย การบำบัดน้ำ สารเคมี เกษตรกรรม และการขนส่งของเหลวทางอุตสาหกรรม เนื่องจากการใช้งานที่ง่าย การเชื่อมต่อที่เชื่อถือได้ และความสามารถในการสับเปลี่ยนกันสูง ประกอบด้วยข้อต่อชนิดก้ามปูที่เหมือนกันสองตัวซึ่งสามารถเชื่อมต่อแบบปิดผนึกได้ง่ายๆ โดยการสอดและหมุน (ปกติจะเป็น 120° หรือ 90°) โดยไม่จำเป็นต้องใช้กลไกการล็อคเพิ่มเติม ซึ่งช่วยเพิ่มประสิทธิภาพและความปลอดภัยได้อย่างมาก

การจำแนกประเภทของข้อต่อ Storz

แม้ว่าพื้นฐานการออกแบบและหลักการทำงานของ ข้อต่อ Storz เป็นหนึ่งเดียวกัน กล่าวคือ การล็อคอย่างรวดเร็วทำได้โดยใช้กรงเล็บ (หรือหู) และโครงสร้างลูกเบี้ยวที่สอดคล้องกัน โดยยังคงสามารถจำแนกประเภทได้หลายวิธีตามรูปแบบการเชื่อมต่อและวัสดุ เพื่อตอบสนองความต้องการในการขนส่งของเหลวที่แตกต่างกัน

1. การจำแนกประเภทตามจุดสิ้นสุดการเชื่อมต่อ (ประเภทที่พบบ่อยที่สุด)

นี่เป็นวิธีการจำแนกประเภทที่สำคัญที่สุด โดยพิจารณาว่าข้อต่อ Storz เชื่อมต่อกับอุปกรณ์หรือท่ออื่นๆ อย่างไร:

ข้อต่อท่อ Storz:

การใช้งาน: ใช้เพื่อเชื่อมต่อโดยตรง ข้อต่อ Storz ท่อดับเพลิง ท่ออุตสาหกรรม หรือท่อชลประทานการเกษตร

คุณลักษณะ: โดยทั่วไปจะมีหางของท่อ (ก้าน) ยึดไว้กับท่อด้วยแคลมป์หรือคลิป และเป็นส่วนประกอบหลักของระบบเชื่อมต่อของไหล

ข้อต่อเกลียว Storz:

การใช้งาน: ใช้เชื่อมต่อข้อต่อ Storz เข้ากับทางเข้าและทางออกของท่อ วาล์ว หรือปั๊มด้วยเกลียวมาตรฐาน

ประเภท: แบ่งออกเป็นเกลียวตัวเมียและข้อต่อเกลียวตัวผู้ มาตรฐานเธรดทั่วไป ได้แก่ BSP, NPT ฯลฯ ประเภทนี้เป็นกุญแจสำคัญในการเปิดใช้งานการแปลงและการรวมระบบอย่างรวดเร็ว

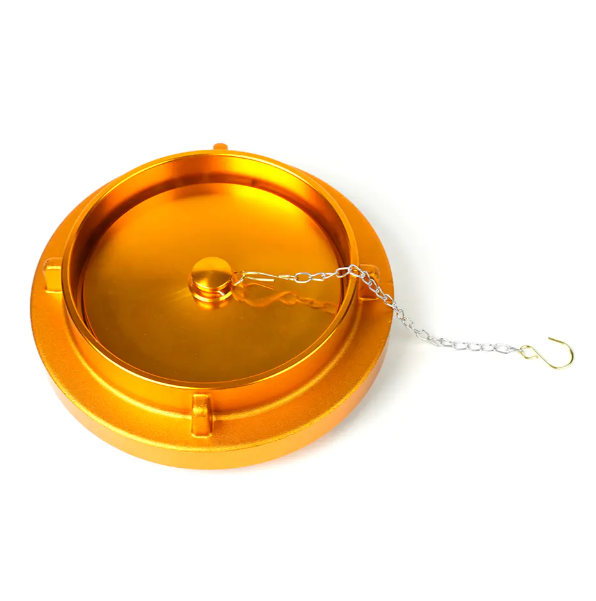

Storz ฝาปิด/ปลั๊กเปล่า:

การใช้งาน: ใช้สำหรับปิดผนึกที่ไม่ได้ใช้ ข้อต่อ Storz ทางออกหรือปลายท่อเพื่อป้องกันของเหลวรั่วไหลหรือสิ่งปนเปื้อนเข้าสู่ระบบของเหลว

คุณสมบัติ: ติดตั้งวงแหวนซีลเพื่อประสิทธิภาพการซีลที่เชื่อถือได้

2. การจำแนกประเภทตามวัสดุ

ความต้านทานการกัดกร่อนและความทนทานของข้อต่อ Storz ขึ้นอยู่กับวัสดุการผลิตเป็นหลัก ซึ่งส่งผลโดยตรงต่อการใช้งานในสื่อเฉพาะ:

ข้อต่ออลูมิเนียมอัลลอยด์ Storz:

คุณสมบัติ: น้ำหนักเบา คุ้มค่า และทนทานต่อการกัดกร่อนได้ดี

การใช้งาน: พบมากที่สุดในอุปกรณ์ดับเพลิง การบำบัดน้ำ และการขนส่งของเหลวทางอุตสาหกรรมทั่วไป

ข้อต่อทองเหลือง/ทองแดง Storz:

คุณสมบัติ: มีความแข็งแรงสูง ทนต่อการกัดกร่อน ทนต่ออุณหภูมิสูง และต้านทานประกายไฟ

การใช้งาน: เหมาะสำหรับสภาพแวดล้อมทางทะเล อุตสาหกรรมน้ำมันและก๊าซ และการใช้งานที่ต้องการความทนทานสูงกว่า

ข้อต่อ Storz สแตนเลส:

คุณสมบัติ: ทนต่อการกัดกร่อนของสารเคมีได้ดีเยี่ยมและมีความแข็งแรงสูง

การใช้งาน: ใช้กันอย่างแพร่หลายในอุตสาหกรรมที่มีข้อกำหนดสูงมากในด้านสุขอนามัยและความเข้ากันได้ของตัวกลาง เช่น สารเคมี การแปรรูปอาหารและยา

ข้อต่อ Storzs made of polypropylene (PP) or nylon and other plastics:

คุณสมบัติ: น้ำหนักเบามาก ทนทานต่อสารเคมีดีเยี่ยม และต้นทุนต่ำ

การใช้งาน: การชลประทานการเกษตร การบำบัดน้ำแรงดันต่ำ และการขนส่งสารเคมีพิเศษบางชนิด

ข้อมูลจำเพาะและความสามารถในการเปลี่ยนกันได้

คุณลักษณะสำคัญของข้อต่อ Storz คือความสามารถในการสับเปลี่ยนกันได้ ข้อมูลจำเพาะไม่ได้ถูกกำหนดโดยเส้นผ่านศูนย์กลางของท่อ แต่โดยระยะห่างของตัวดึง (หรือระยะห่างของลูกเบี้ยว) ตราบใดที่ระยะห่างของตัวดึงเท่ากัน ข้อต่อ Storz จากผู้ผลิตหลายรายและประเภทปลายที่แตกต่างกัน (เช่น ข้อต่อท่อและปลั๊ก) ก็สามารถเชื่อมต่อถึงกันได้

ระยะห่างของกรงเล็บทั่วไป ได้แก่:

• 52 มม. (ขนาด D สำหรับท่อ DN25/DN32)
• 66 มม. (ขนาด C สำหรับท่อ DN38/DN50)
• 89 มม. (ขนาด B สำหรับท่อ DN65)
• 133 มม. (ขนาด A สำหรับท่อ DN100/DN110)



ในการเลือกข้อต่อ Storz ที่เหมาะสม ก่อนอื่นให้กำหนดขนาดที่ต้องการ (ระยะห่างของกรงเล็บ) เพื่อให้แน่ใจว่ามีการเชื่อมต่อระหว่างกัน ประการที่สอง ขึ้นอยู่กับคุณสมบัติ ความดัน และอุณหภูมิของตัวกลางลำเลียง ให้เลือกวัสดุที่เหมาะสมที่สุด (เช่น อลูมิเนียม สแตนเลส) และประเภทการเชื่อมต่อ (เช่น หางของท่อหรือเกลียว) ไม่ว่าจะเป็นการเชื่อมต่ออัคคีภัยฉุกเฉินหรือการควบคุมของเหลวในอุตสาหกรรมในชีวิตประจำวัน ข้อต่อ Storz เหมาะอย่างยิ่งสำหรับการเชื่อมต่อที่มีประสิทธิภาพและปลอดภัย
