วิธีใช้อะแดปเตอร์ Storz

อะแดปเตอร์ Storz คืออะไร

อะแดปเตอร์ Storz หรือที่รู้จักในชื่อตัวเชื่อมต่อ Storz หรือข้อต่อสวมเร็ว Storz เป็นระบบเชื่อมต่อที่มีประสิทธิภาพสูงที่ใช้กันอย่างแพร่หลายในการป้องกันอัคคีภัย อุตสาหกรรม และการเกษตร คุณลักษณะหลักของพวกเขาคือการออกแบบตัวดึงที่เป็นเอกลักษณ์ (โดยทั่วไปจะมีตัวดึงสองถึงสามตัว) ทำให้กระบวนการเชื่อมต่อรวดเร็วและง่ายดายเป็นพิเศษ ต่างจากตัวเชื่อมต่อแบบเกลียวทั่วไป ตัวเชื่อมต่อ Storz เพียงแค่ต้องจัดตำแหน่งตัวเชื่อมต่อทั้งสอง ดันเข้าไป จากนั้นค่อย ๆ หมุนเพื่อล็อคให้เข้าที่ ทำให้เกิดการเชื่อมต่อที่ราบรื่นและป้องกันการรั่วซึม

หน้าที่หลักของอะแดปเตอร์ Storz คือทำหน้าที่เป็นอะแดปเตอร์ในการเชื่อมต่อหรือแปลงมาตรฐานและประเภทของตัวเชื่อมต่อต่างๆ จะช่วยแก้ปัญหาการเชื่อมต่อระหว่างอินเทอร์เฟซที่เข้ากันไม่ได้ก่อนหน้านี้และเป็นองค์ประกอบสำคัญในการบรรลุความเข้ากันได้ของอุปกรณ์

อะแดปเตอร์ Storz ทำงานอย่างไร

อะแดปเตอร์ Storz ทำงานตามกลไก "คลิกและค้างไว้":

การจัดตำแหน่ง: จัดตำแหน่งสลักและร่องของขั้วต่อทั้งสองที่จะเชื่อมต่อ (เช่น ตัวผู้ Storz และตัวเมีย Storz หรืออะแดปเตอร์ Storz ที่มีขั้วต่อ Storz มาตรฐาน)

ดันเข้า: ดันพื้นผิวการซีลของขั้วต่อทั้งสองเข้าด้วยกันจนสุด โดยทั่วไปแล้วจะมีปะเก็นซีลอยู่ภายในตัวเชื่อมต่อเพื่อให้แน่ใจว่ามีการซีลแน่น

หมุน: หมุนขั้วต่อตัวใดตัวหนึ่ง (หรือใช้ประแจพิเศษ) ประมาณ 120 องศา (หนึ่งในสามของการหมุน) ตามเข็มนาฬิกาจนกว่าตัวเชื่อมจะเข้าที่และล็อคเข้าที่จนสุด

กลไกการล็อคอย่างรวดเร็วนี้ทำให้เหมาะสำหรับท่อแรงดันสูงและระบบจ่ายของเหลว

จะเชื่อมต่อขั้วต่อมาตรฐานต่างๆ โดยใช้อะแดปเตอร์ Storz ได้อย่างไร

คุณค่าหลักของการใช้อะแดปเตอร์ Storz อยู่ที่ฟังก์ชันการแปลง ซึ่งช่วยให้สามารถใช้งานร่วมกันได้ระหว่างระบบต่างๆ:

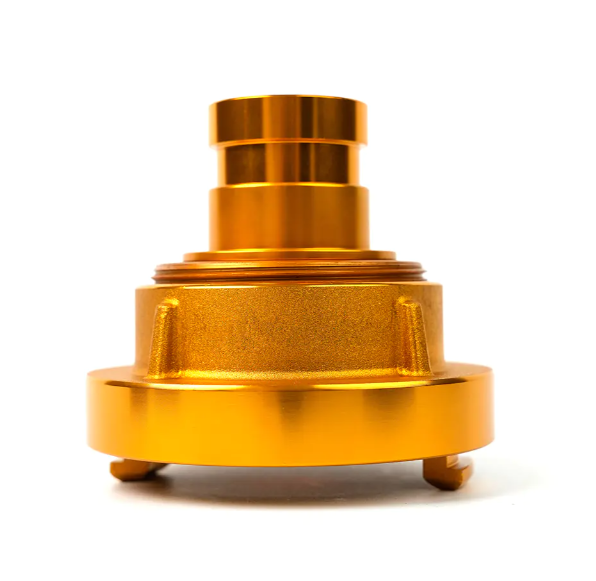

1. จาก Storz ไปจนถึงการเชื่อมต่อแบบเธรด (เช่น BSP หรือ NPT)

เมื่อคุณต้องการเชื่อมต่อตัวเชื่อมต่อท่อดับเพลิงกับข้อต่อ Storz มาตรฐานเข้ากับปั๊มหรือหัวจ่ายน้ำที่มีท่อจ่ายน้ำแบบเกลียว คุณต้องมีอะแดปเตอร์ Storz-to-thread:

เลือกอะแดปเตอร์ที่ถูกต้อง: ตรวจสอบให้แน่ใจว่าปลายด้านหนึ่งของอะแดปเตอร์มีขนาด Storz ที่ถูกต้อง (เช่น DN50/2") และปลายอีกด้านหนึ่งมีข้อกำหนดเฉพาะของเกลียวที่ตรงกัน (เช่น เกลียวภายใน BSP ขนาด 2")

การเชื่อมต่อปลายเกลียว: พันปลายเกลียวของอะแดปเตอร์ด้วยเทปปิดผนึก (เช่น เทป PTFE) แล้วขันเข้ากับพอร์ตเกลียวของอุปกรณ์เป้าหมาย (ปั๊มหรือหัวจ่ายน้ำ)

การเชื่อมต่อ Storz End: ดันขั้วต่อท่อดับเพลิง Storz ของคุณเข้าไปในพอร์ต Storz ของอะแดปเตอร์ จากนั้นหมุนเพื่อล็อค

2. การเชื่อมต่ออุปกรณ์ Storz ขนาดต่างๆ

หากอุปกรณ์และสายยางของคุณมีขนาดข้อต่อ Storz ที่แตกต่างกัน คุณจะต้องใช้อะแดปเตอร์ Storz แบบย่อ/ขยาย:

การเชื่อมต่อปลายขนาดที่ใหญ่กว่า: เชื่อมต่อปลาย Storz ที่มีขนาดใหญ่กว่าของอะแดปเตอร์เข้ากับข้อต่อที่ใหญ่กว่าและล็อคไว้

การเชื่อมต่อปลายขนาดที่เล็กกว่า: ดันข้อต่อ Storz ขนาดที่เล็กกว่าของสายยางเข้าไปในพอร์ตที่มีขนาดเล็กกว่าของอะแดปเตอร์ จากนั้นหมุนเพื่อล็อค

3. การเชื่อมต่อกับมาตรฐาน Quick-Connect อื่นๆ (เช่น หน้าแปลนหรือ Camlocks)

การใช้งานทางอุตสาหกรรมบางอย่างอาจจำเป็นต้องเชื่อมต่อตัวเชื่อมต่อ Storz กับข้อต่อมาตรฐานที่แตกต่างกัน เช่น Camlocks หรือหน้าแปลน ในกรณีนี้ คุณจะต้องใช้อะแดปเตอร์ Storz-to-Camlock หรืออะแดปเตอร์ Storz-to-Flange ขั้นตอนการทำงานจะคล้ายกับการเชื่อมต่อแบบเกลียว โดยเชื่อมโยงทั้งสองระบบผ่านอะแดปเตอร์

ข้อดีและข้อควรระวังในการใช้อะแดปเตอร์ Storz

ข้อดี:

• การเชื่อมต่อที่รวดเร็ว: การทำงานที่รวดเร็วช่วยประหยัดเวลาอันมีค่าในการตอบสนองเหตุฉุกเฉินและการผลิตทางอุตสาหกรรม
• ความน่าเชื่อถือสูง: ล็อคอย่างแน่นหนา การปิดผนึกดีเยี่ยม และทนทานต่อแรงดันสูง
• ความเก่งกาจ: เนื่องจากเป็นอะแดปเตอร์ จึงเชื่อมต่อกับขั้วต่อมาตรฐานต่างๆ ได้อย่างง่ายดาย ช่วยเพิ่มการใช้งานอุปกรณ์



ข้อควรระวัง:

• การจับคู่ขนาด: ตัวเชื่อมต่อ Storz มีจำหน่ายในเส้นผ่านศูนย์กลางระบุต่างๆ (เช่น DN50, DN65, DN100) เมื่อใช้อะแดปเตอร์ Storz ตรวจสอบให้แน่ใจว่าขนาด Storz ของอะแดปเตอร์ตรงกับขั้วต่อ Storz ที่มีอยู่ของคุณ


• ปะเก็นซีล: ตรวจสอบให้แน่ใจว่าปะเก็นซีลอยู่ในสภาพสมบูรณ์และติดตั้งอย่างถูกต้อง นี่เป็นสิ่งสำคัญสำหรับการเชื่อมต่อที่ป้องกันการรั่ว


• การบำรุงรักษา: ตรวจสอบข้อต่อของขั้วต่อท่อดับเพลิงและอะแดปเตอร์เป็นประจำเพื่อดูการสึกหรอหรือความเสียหาย เพื่อให้มั่นใจถึงการเชื่อมต่อที่ปลอดภัยและเชื่อถือได้



โดยการเลือกและใช้งานอย่างถูกต้อง อะแดปเตอร์ Storz คุณสามารถเชื่อมต่ออุปกรณ์ถ่ายโอนของเหลวหลากหลายได้อย่างมีประสิทธิภาพและปลอดภัย โดยให้ประสิทธิภาพที่โดดเด่นสำหรับทั้งเหตุฉุกเฉินด้านอัคคีภัยและการดำเนินงานทางอุตสาหกรรมในชีวิตประจำวัน
