อะไรคือความแตกต่างระหว่างคัปปลิ้ง Storz และคัปปลิ้งล็อคแบบแคม?

คัปปลิ้ง Storz และคัปปลิ้งล็อคแบบแคมปัจจุบันเป็นข้อต่อสวมเร็วสองแบบที่ใช้กันอย่างแพร่หลายที่สุด ความแตกต่างหลักอยู่ที่กลไกการเชื่อมต่อ: ข้อต่อ Storz เป็นข้อต่อล็อคแบบหมุนแบบสมมาตร มีส่วนร่วมผ่านการหมุนซึ่งกันและกัน ในขณะที่คัปปลิ้งล็อคแบบแคมล็อคเป็นคัปปลิ้งแบบคันโยกตัวผู้/ตัวเมีย ยึดด้วยแขนลูกเบี้ยวทั้งสองด้าน

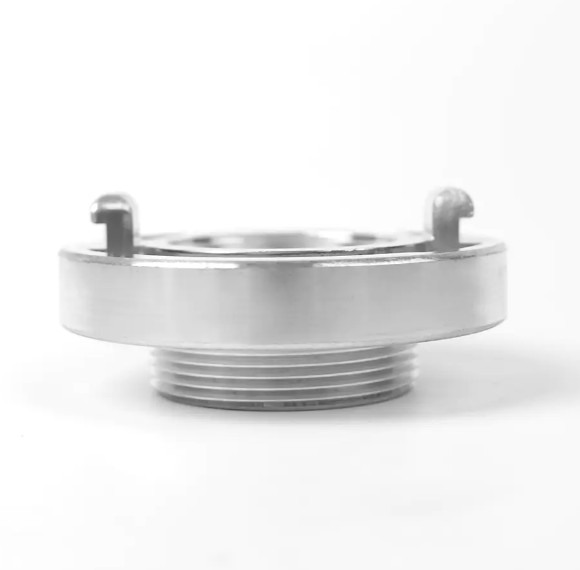

ข้อต่อ Storz คืออะไร?

ข้อต่อ Storz ถูกประดิษฐ์ขึ้นโดย Carl August Guido Storz ในปี 1882 และมีการใช้กันอย่างแพร่หลายในระบบป้องกันอัคคีภัยในยุโรปและทั่วโลก คุณสมบัติที่ใหญ่ที่สุดคือการกำหนด "ชาย/หญิง" ซึ่งหมายความว่าข้อต่อสองตัวที่มีสเปคเดียวกันสามารถเชื่อมต่อได้โดยตรงโดยไม่ต้องกังวลกับการวางแนว

ข้อดีหลักของข้อต่อ Storz:

• การเชื่อมต่อที่รวดเร็ว: เพียงจัดข้อต่อทั้งสองให้ตรงกันแล้วหมุน 1/4 รอบ (หรือ 1/3 รอบ) เพื่อล็อคให้เข้าที่


• บำรุงรักษาง่าย: แหวนซีลตั้งอยู่บนพื้นผิวซีลทำให้ตรวจสอบและเปลี่ยนได้ง่าย


• ความต้านทานแรงดันสูง: ใช้กันอย่างแพร่หลายในท่อดับเพลิงแรงดันสูงและการลำเลียงผงจำนวนมาก


• ความปลอดภัยสูง: ไม่คลายออกง่ายภายใต้แรงกด และมักติดตั้งอุปกรณ์ล็อคเพื่อป้องกันการหมุนโดยไม่ตั้งใจ


Camlock Coupling คืออะไร?

ข้อต่อลูกเบี้ยว (หรือที่เรียกว่าข้อต่อลูกเบี้ยวและร่อง) เป็นส่วนประกอบเชื่อมต่อที่ทำงานตามหลักการของคันโยกเชิงกล ประกอบด้วยอะแดปเตอร์ตัวผู้แบบมีรูและอะแดปเตอร์ตัวเมียพร้อมแขนคันโยก

คุณสมบัติของข้อต่อ Camlock:

• ใช้งานง่าย: เพียงเสียบอะแดปเตอร์ตัวผู้เข้ากับอะแดปเตอร์ตัวเมียแล้วกดแขนคันโยกลงทั้งสองด้านเพื่อทำการซีลให้สมบูรณ์


• การใช้งานที่หลากหลาย: ใช้กันทั่วไปในอุตสาหกรรมเคมี ปิโตรเลียม และการชลประทานทางการเกษตร เหมาะสำหรับสภาพแวดล้อมแรงดันต่ำถึงปานกลางที่มีการถอดและประกอบซ้ำบ่อยครั้ง


• ข้อมูลจำเพาะต่างๆ: มีจำหน่ายในวัสดุหลากหลายประเภท เช่น อลูมิเนียมอัลลอยด์ สแตนเลส ทองเหลือง และโพลีโพรพีลีน เพื่อให้เหมาะกับสารเคมีต่างๆ



การเปรียบเทียบที่สำคัญของข้อต่อ Storz และข้อต่อแบบ Cam-Locked

• กลไกการเชื่อมต่อ: ข้อต่อ Storz มีการออกแบบที่สมมาตร ไร้เพศ ล็อคด้วยการหมุนที่ประสานกัน ในทางกลับกัน ข้อต่อแบบล็อคด้วยลูกเบี้ยว ให้ใช้คันโยกด้านข้างเพื่อกดและยึดปลายตัวผู้เข้ากับปลายตัวเมีย


• พื้นที่ใช้งาน: ข้อต่อ Storz are widely used in fire protection systems, large-diameter municipal water supply, and bulk dry powder transportation; cam-locked couplings are widely used in chemical, petroleum liquid transportation, and agricultural irrigation.


• ใช้งานง่าย: ข้อต่อ Storz connect extremely quickly, matching from either end without needing to determine direction; cam-locked couplings must be used in pairs, and operation is limited by the male and female ends.


• ความต้านทานต่อแรงกระแทกและความเสถียร: ข้อต่อ Storz distribute stress evenly after rotational engagement, exhibiting strong shock resistance and high pressure resistance; cam-locked couplings, under severe vibration, have a potential risk of lever arm loosening.


• การเลือกใช้วัสดุ: ข้อต่อ Storz are primarily made of aluminum alloy and stainless steel, emphasizing high strength; cam-locking couplings come in a variety of materials, including brass and polypropylene, to accommodate various chemical media.



วิธีการเลือกอุปกรณ์ที่เหมาะสมกับคุณ?

เมื่อเลือกระหว่าง ข้อต่อ Storz และข้อต่อลูกเบี้ยวล็อค ให้พิจารณาปัจจัยต่อไปนี้:

• มาตรฐานอุตสาหกรรม: ข้อต่อ Storz are often mandatory standards for fire protection systems or municipal water supply.


• ลักษณะของสื่อ: สำหรับสารเคมีที่มีฤทธิ์กัดกร่อน วัสดุที่หลากหลายสำหรับข้อต่อลูกเบี้ยวล็อค (เช่น โพลีโพรพีลีนหรือสแตนเลส 316) อาจเป็นข้อได้เปรียบ


• ความถี่ในการเชื่อมต่อ: สำหรับการเชื่อมต่อที่รวดเร็วและไร้ทิศทาง (เช่น การกู้ภัยฉุกเฉิน) ข้อต่อ Storz เป็นตัวเลือกที่ต้องการ


• แรงดันใช้งาน: สำหรับการใช้งานไฮดรอลิกแรงดันสูง โดยทั่วไปความเสถียรของโครงสร้างของ Storz นั้นเหนือกว่าโครงสร้างล็อคลูกเบี้ยวมาตรฐาน



แม้ว่าทั้งคู่จะสามารถเชื่อมต่อท่อได้รวดเร็ว ข้อต่อ Storz ก็โดดเด่นในด้านการป้องกันอัคคีภัยและการส่งผ่านแรงดันสูง เนื่องจากมีการออกแบบที่สมมาตรเป็นเอกลักษณ์ ในทางกลับกัน ข้อต่อล็อคด้วยลูกเบี้ยวได้รับความนิยมมากขึ้นในภาคอุตสาหกรรมทั่วไป เนื่องจากมีวัสดุที่หลากหลายและใช้งานง่าย
