ข้อต่อแปลนมีกี่ประเภท?

ในระบบส่งกำลังเชิงกลต่างๆ คัปปลิ้งมีบทบาทสำคัญในการเชื่อมต่อเพลาสองตัว (เพลาขับและเพลาขับเคลื่อน) และส่งแรงบิด ในบรรดาข้อต่อหลายประเภท ข้อต่อแปลน มีการใช้กันอย่างแพร่หลายในเครื่องจักรกลหนักและงานส่งกำลังสูงต่างๆ เนื่องจากมีโครงสร้างที่เรียบง่าย มีการจัดตำแหน่งที่ดี และมีความสามารถในการส่งแรงบิดสูง

ข้อต่อหน้าแปลนประเภทหลักและลักษณะเฉพาะ

คัปปลิ้งแบบแปลนโดยพื้นฐานแล้วจะใช้โบลต์เพื่อเชื่อมต่อฮาล์ฟคัปปลิ้งแบบแปลนสองตัว เพื่อให้ได้การเชื่อมต่อของเพลาสองตัวและระบบส่งกำลัง ขึ้นอยู่กับโครงสร้างและความสามารถในการชดเชยการเยื้องศูนย์ของเพลา พวกเขาสามารถแบ่งออกเป็นสองประเภทหลัก ๆ ดังต่อไปนี้:

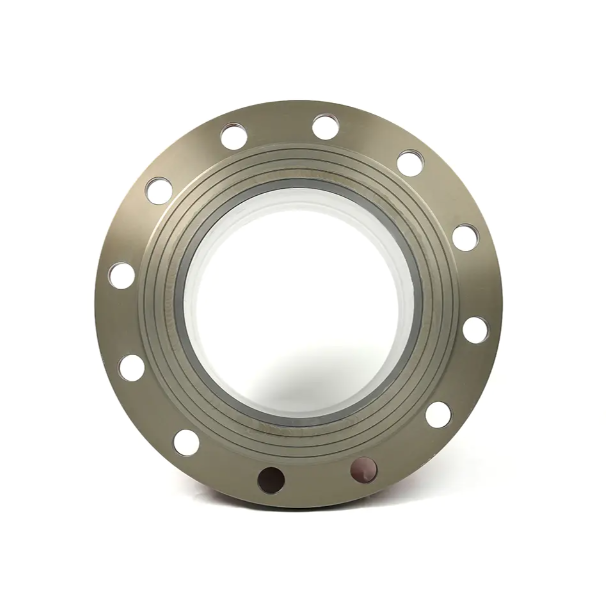

1. ข้อต่อหน้าแปลนแบบแข็ง

ข้อต่อหน้าแปลนแบบแข็งเป็นข้อต่อหน้าแปลนชนิดแรกสุดและง่ายที่สุด

ลักษณะโครงสร้าง: โดยทั่วไปแล้วคัปปลิ้งประเภทนี้จะประกอบด้วยคัปปลิ้งครึ่งรูปจานธรรมดาสองอันที่ยึดติดกันโดยตรง มีโครงสร้างที่กะทัดรัดและมีรัศมีขนาดเล็ก

ลักษณะการดำเนินงาน: ข้อต่อแบบแข็งจำเป็นต้องมีการวางแนวที่แม่นยำของเพลาทั้งสอง เนื่องจากขาดความสามารถในการชดเชยการวางแนวที่ไม่ตรงตามแนวแกน (เช่น การเบี่ยงเบนในแนวรัศมี เชิงมุม หรือแนวแกน)

สถานการณ์การใช้งาน: ใช้เป็นหลักในอุปกรณ์ส่งกำลังความเร็วต่ำและโหลดหนักซึ่งจำเป็นต้องมีการจัดแนวเพลาสูงและการทำงานที่ราบรื่น เช่น การเชื่อมต่อปลายเพลาสำหรับมอเตอร์ขนาดใหญ่

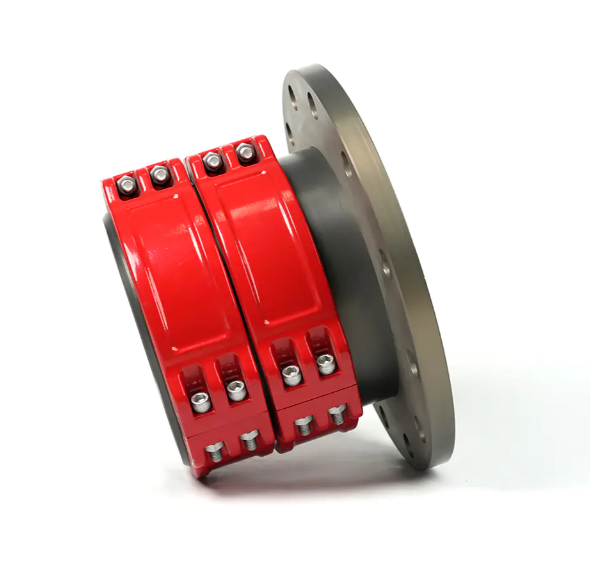

2. ข้อต่อแปลนแบบยืดหยุ่น

เพื่อรองรับข้อผิดพลาดในการติดตั้งเพลาที่หลีกเลี่ยงไม่ได้หรือการเคลื่อนตัวที่สัมพันธ์กันระหว่างการทำงานในระบบส่งกำลังเชิงกลจริง วิศวกรจึงได้พัฒนาข้อต่อแบบยืดหยุ่นต่างๆ พร้อมความสามารถในการชดเชย ข้อต่อแบบยืดหยุ่นจำนวนมากยังใช้รูปแบบโครงสร้างพื้นฐานของ ข้อต่อแปลน .

ข้อต่อแปลนแบบยืดหยุ่นรูป Perle:

คุณสมบัติ: องค์ประกอบยืดหยุ่นที่มีรูปทรงเพอร์เร่ถูกฝังอยู่ระหว่างหน้าแปลนทั้งสอง องค์ประกอบยืดหยุ่นนี้จะดูดซับและชดเชยการเยื้องแนวแกนบางอย่าง ขณะเดียวกันก็ช่วยลดแรงสั่นสะเทือนและการบัฟเฟอร์อีกด้วย

การใช้งาน: ใช้กันอย่างแพร่หลายในการใช้งานที่ต้องการการทำงานที่ราบรื่นและลดแรงสั่นสะเทือน เป็นหนึ่งในประเภทข้อต่อที่พบบ่อยที่สุด

ข้อต่อหน้าแปลนแบบเกียร์:

คุณสมบัติ: ข้อต่อประเภทนี้ใช้การประกบฟันภายในและภายนอกเพื่อส่งแรงบิด ปลอกเกียร์ภายนอกมักจะเชื่อมต่อกับโครงสร้างหน้าแปลน การสัมผัสกันระหว่างฟันภายในและภายนอกทำให้เพลามีความสามารถในการชดเชยการกระจัดเชิงมุมและแนวรัศมีในระดับหนึ่ง

การใช้งาน: เหมาะสำหรับอุปกรณ์ส่งกำลังที่มีแรงบิดสูง ความเร็วสูง และต้องการการชดเชยการเคลื่อนที่เชิงมุมขนาดใหญ่

ข้อต่อหน้าแปลนแบบพาย:

คุณสมบัติ: ใช้วงแหวนยางที่มีความยืดหยุ่นสูงเป็นส่วนประกอบเชื่อมต่อ มีความสามารถในการชดเชยที่แข็งแกร่งและประสิทธิภาพการลดแรงสั่นสะเทือนที่ดีเยี่ยม

การใช้งาน: ส่วนใหญ่ใช้ในเครื่องจักรยกและขนส่ง เครื่องจักรโลหะและเหมืองแร่ และการใช้งานอื่นๆ ที่รับแรงกระแทกสูง

จุดเลือกสำหรับข้อต่อแบบแปลน

การเลือกข้อต่อแปลนที่เหมาะสมถือเป็นสิ่งสำคัญและต้องพิจารณาปัจจัยต่อไปนี้อย่างครอบคลุม:

• แรงบิดส่งที่ต้องการ: นี่เป็นพื้นฐานหลักในการเลือกเพื่อให้มั่นใจว่าข้อต่อสามารถทนต่อภาระงานได้


• ประเภทและขนาดของการเยื้องศูนย์ของเพลา: หากความแม่นยำในการจัดตำแหน่งของเพลาทั้งสองไม่สูงหรือมีการเคลื่อนตัวมากระหว่างการทำงาน ควรเลือกประเภทคัปปลิ้งแบบยืดหยุ่น


• ความเร็วในการทำงานและการสั่นสะเทือน/แรงกระแทก: สำหรับการใช้งานที่ความเร็วสูงหรือภายใต้แรงกระแทก จำเป็นต้องมีคัปปลิ้งที่มีความสมดุลที่ดีและมีประสิทธิภาพในการลดแรงสั่นสะเทือน


• ข้อกำหนดในการติดตั้งและบำรุงรักษา: ข้อต่อหน้าแปลนติดตั้งและถอดแยกชิ้นส่วนได้ง่ายช่วยลดเวลาการบำรุงรักษา



ไม่ว่าจะเป็นการเชื่อมต่อแบบแข็งหรือแบบยืดหยุ่น ข้อต่อแปลน เป็นรากฐานสำคัญของการส่งกำลังที่เชื่อถือได้ในการออกแบบเครื่องจักรกล การทำความเข้าใจประเภทของข้อต่อแปลนและการเลือกข้อต่อหน้าแปลนที่เหมาะสมที่สุดโดยอิงจากสภาพการทำงานจริงถือเป็นสิ่งสำคัญเพื่อให้มั่นใจว่าการทำงานของอุปกรณ์ส่งกำลังมีประสิทธิภาพและมีเสถียรภาพ
