Storz Locking Blank Cap คืออะไร

ก Storz ล็อคฝาเปล่า คือข้อต่อแรงดันทางอุตสาหกรรมแบบพิเศษที่ออกแบบมาเพื่อปิดผนึกปลายด้านจ่ายหรือด้านดูดของท่อ วาล์ว และสายยางที่เข้ากันได้กับ Storz ต่างจากฝาครอบ Storz มาตรฐาน รูปแบบ "การล็อค" ประกอบด้วยสลักแบบกลไกหรือกลไกล็อคเพื่อความปลอดภัย—ซึ่งมักจะเป็นหมุดแบบสปริงหรือตัวเลื่อนแบบล็อคแบบบิด—ที่ป้องกันไม่ให้ข้อต่อหลุดออกโดยไม่ตั้งใจเนื่องจากการสั่นสะเทือนความถี่สูง แรงบิดของท่อยาง หรือแรงดันไฟกระชากกะทันหัน โดยทำหน้าที่เป็นอุปสรรคด้านความปลอดภัยหลักในระบบส่งของไหล ช่วยให้มั่นใจได้ว่าพอร์ตที่ไม่ได้ใช้จะยังคงกันอากาศเข้าและกันไม่ได้ภายใต้สภาวะการทำงานที่เข้มงวด

การออกแบบพื้นฐานของข้อต่อ Storz คือ "ไร้เพศ" ซึ่งหมายความว่าปลายทั้งสองด้านของการเชื่อมต่อจะเหมือนกัน ซึ่งช่วยลดความจำเป็นในการจับคู่เธรดตัวผู้และตัวเมีย ซึ่งช่วยเร่งการปรับใช้ในสถานการณ์ฉุกเฉินได้อย่างมาก หมวกเปล่าทำหน้าที่เป็นจุด "เทอร์มินัล" ของระบบนี้ได้อย่างมีประสิทธิภาพ เมื่อกลไกการล็อคเข้าที่ จะไม่สามารถหมุนหรือถอดฝาครอบออกได้โดยไม่ต้องใช้คนช่วย ชั้นความปลอดภัยที่สำคัญ ในโครงสร้างพื้นฐานสาธารณะและสภาพแวดล้อมอุตสาหกรรมที่มีแรงกดดันสูง

การออกแบบแกนกลางและส่วนประกอบทางกล

เพื่อให้เข้าใจถึงประสิทธิภาพของก Storz ล็อคฝาเปล่า เราต้องตรวจสอบกายวิภาคของโครงสร้างด้วย โดยทั่วไปแล้วฝาปิดจะหล่อขึ้นหรือหล่อจากวัสดุที่มีความแข็งแรงสูง และประกอบด้วยส่วนประกอบสำคัญหลายอย่างที่ทำงานพร้อมกันเพื่อรักษาการปิดผนึก

ระบบดึง

"lugs" คือตะขอที่เชื่อมต่อกันซึ่งกำหนดการเชื่อมต่อ Storz บนฝาเปล่า ตัวเชื่อมเหล่านี้ได้รับการตัดเฉือนอย่างแม่นยำเพื่อเลื่อนเข้าไปในร่องของข้อต่อรับ ระยะห่างระหว่างตัวเชื่อม—เรียกว่า ระยะทาง KA หรือระยะทาง Lug —เป็นหน่วยวัดขนาดหลัก ตัวอย่างเช่น ฝาครอบ Storz ขนาด 65 มม. ต้องมีระยะห่าง KA ที่ตรงกัน (ปกติคือ 81 มม.) เพื่อให้พอดีกับวาล์วที่เกี่ยวข้อง

กลไกการล็อค

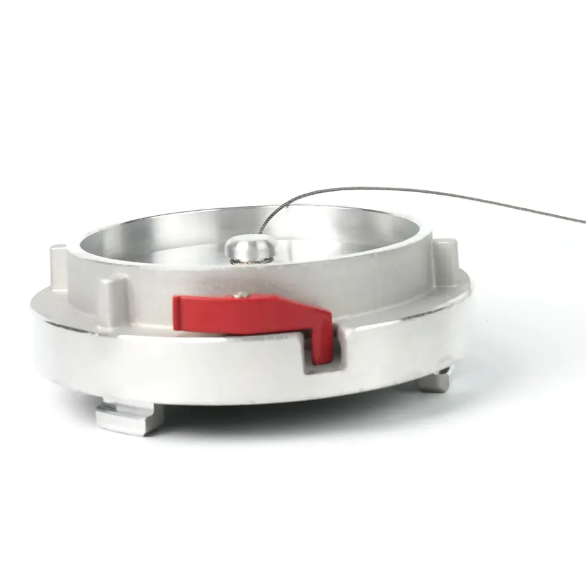

คุณสมบัติ "ล็อค" คือสิ่งที่ทำให้ฝาครอบรุ่นนี้แตกต่างจากรุ่นมาตรฐาน โดยปกติจะประกอบด้วย สลักโลหะที่กระตุ้นด้วยสปริง อยู่ที่ขอบด้านนอก เมื่อบิดฝาเข้าไปในตำแหน่งล็อค (โดยทั่วไปแล้วจะหมุน 90 องศา) สลักจะคลิกเข้าไปในรอยบากบนข้อต่อรับ สิ่งนี้จะป้องกันการหมุนสวนทาง ในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง เช่น บนเครื่องดับเพลิงที่กำลังเคลื่อนที่หรือใกล้กับปั๊มอุตสาหกรรมหนัก ตัวล็อคนี้จะป้องกันไม่ให้ฝาครอบหลุดออกเมื่อเวลาผ่านไป

ปะเก็นซีล

ด้านในของฝาปิดมีปะเก็นสำหรับงานหนักอยู่ ปะเก็นเหล่านี้ทำจากอีลาสโตเมอร์ที่แตกต่างกัน ขึ้นอยู่กับการใช้งานที่ต้องการ:

• ไนไตรล์ (NBR): มาตรฐานสำหรับการใช้งานกับน้ำและน้ำมัน ให้ความทนทานต่อการสึกหรอดีเยี่ยม
• ไวตัน (FKM): ใช้สำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงหรือสารเคมีหนัก
• อีพีดีเอ็ม: เหมาะสำหรับการใช้งานกลางแจ้งเนื่องจากทนทานต่อรังสี UV และการเสื่อมสภาพของโอโซน

ข้อมูลจำเพาะทางเทคนิคและมาตรฐานขนาด

Storz ล็อคฝาเปล่าs ผลิตขึ้นตามมาตรฐานสากลที่เข้มงวดเพื่อให้มั่นใจว่าสามารถใช้แทนกันได้ มาตรฐานทั่วไปที่สุดที่ตามมาคือ DIN (สถาบันมาตรฐานเยอรมัน) และรหัสความปลอดภัยจากอัคคีภัยต่างๆ ของยุโรป ความแม่นยำในการกำหนดขนาดเป็นสิ่งสำคัญ ระยะห่าง KA ที่ไม่ตรงกันแม้แต่สองสามมิลลิเมตรก็จะทำให้ฝาครอบไร้ประโยชน์

การประยุกต์ที่สำคัญในโครงสร้างพื้นฐานสมัยใหม่

การใช้ฝาปิดเปล่าแบบล็อคได้รับคำสั่งในหลายภาคส่วนซึ่งความล้มเหลวในการกักเก็บของเหลวอาจนำไปสู่ความเสียหายต่อทรัพย์สินอย่างรุนแรงหรือเป็นอันตรายต่อสิ่งแวดล้อม

ระบบดับเพลิงและท่อยืน

หน่วยดับเพลิงใช้ฝาครอบเหล่านี้เพื่อป้องกันการเชื่อมต่อแผนกดับเพลิง (FDC) ที่ด้านนอกอาคาร หากไม่มีฝาปิด เศษ แมลงที่ทำรัง หรือผู้ป่าเถื่อนอาจกีดขวางทางน้ำได้ เมื่อเกิดเพลิงไหม้นักดับเพลิงจะต้องสามารถวางใจได้ว่าทางเข้ามีความชัดเจน ที่ กลไกการล็อคช่วยให้มั่นใจได้ว่าฝาปิดอยู่กับที่ แม้จะมีสภาพแวดล้อมในเมืองที่มีการจราจรหนาแน่นซึ่งฝาครอบมาตรฐานอาจถูกดัดแปลง

การขนส่งผงจำนวนมากและเม็ด

ในการลำเลียงผงแบบนิวแมติก (เช่น ซีเมนต์ แป้ง หรือเม็ดพลาสติก) อุปกรณ์เชื่อมต่อ Storz มีอยู่ทั่วไปทุกหนทุกแห่ง ในระหว่างการขนส่ง การสั่นสะเทือนของยานพาหนะอาจทำให้อุปกรณ์ที่ไม่ล็อคหลุดออกได้ ฝาปิดเปล่าแบบล็อคช่วยป้องกันการปล่อยวัสดุเทกองโดยไม่ตั้งใจ ซึ่งอาจก่อให้เกิดการสูญเสียทางการเงินและเป็นอันตรายต่อระบบทางเดินหายใจสำหรับผู้ปฏิบัติงาน

การจัดการน้ำเสียและการดูด

รถดูดฝุ่นและโรงบำบัดน้ำเสียใช้ฝาปิดเปล่า Storz เพื่อปิดผนึกช่องดูด เนื่องจากระบบเหล่านี้มักจะทำงานภายใต้แรงกดดันด้านลบ ความสมบูรณ์ของซีลปะเก็น เป็นสิ่งสำคัญยิ่งในการป้องกันการเกิดโพรงอากาศในปั๊ม หมุดล็อคช่วยให้ฝาครอบอยู่ตรงกลางอย่างสมบูรณ์และถูกกดทับกับซีล เพื่อรักษาสุญญากาศ

วัสดุศาสตร์และปัจจัยด้านความทนทาน

การเลือกใช้วัสดุสำหรับก Storz ล็อคฝาเปล่า ถูกกำหนดโดยสภาพแวดล้อมที่มันจะอาศัยอยู่ การใช้โลหะผสมที่ไม่ถูกต้องอาจทำให้เกิดการกัดกร่อนของกัลวานิกหรือความล้มเหลวทางกลภายใต้แรงกดดัน

1. อลูมิเนียมฟอร์จ: นี่เป็นวัสดุที่พบบ่อยที่สุด การตีขึ้นรูปมีโครงสร้างเกรนที่เหนือกว่าเมื่อเทียบกับการหล่อ ทำให้ฝาครอบทนทานได้ แรงดันใช้งานสูงสุด 16 Bar (232 PSI) โดยไม่แตกร้าว ส่วนใหญ่มีการชุบอะโนไดซ์แบบแข็งเพื่อป้องกันการเกิดออกซิเดชัน
2. สแตนเลส (เกรด 316): จำเป็นสำหรับสภาพแวดล้อมทางทะเลหรือโรงงานแปรรูปสารเคมี ฝาครอบ Storz สเตนเลสสตีลทนทานต่อการกัดกร่อนของน้ำเกลือ และมักใช้ในการกำหนดค่า "บริการกรด" ซึ่งมีสารทำความสะอาดที่รุนแรง
3. ทองเหลือง/กันเมทัล: นิยมใช้ในการทำเหมืองใต้ดินหรือบรรยากาศที่เกิดการระเบิด (โซน ATEX) เนื่องจากเป็นโลหะที่ "ไม่เกิดประกายไฟ" หากฝาทองเหลืองหล่นหรือกระแทก ไม่น่าจะเกิดประกายไฟที่อาจติดไฟก๊าซไวไฟได้

โปรโตคอลการติดตั้งและบำรุงรักษา

เพื่อให้แน่ใจว่าฝาปิดเปล่าสำหรับล็อค Storz ทำงานได้อย่างถูกต้อง จำเป็นต้องมีการติดตั้งที่เหมาะสมและการบำรุงรักษาซ้ำๆ ฝาครอบที่ติดตั้งไม่ถูกต้องอาจเสี่ยงต่อกระสุนปืนภายใต้แรงดันสูง

ขั้นตอนการติดตั้ง

1. ตรวจสอบปะเก็นว่ามีรอยแตก กรวด หรือจุดแบนหรือไม่ 2. จัดแนวสลักของฝาปิดเปล่าให้ตรงกับช่องบนข้อต่อแบบตายตัว 3. กดให้แน่นแล้วหมุนฝาตามเข็มนาฬิกา 4. หมุนต่อไปจนกระทั่ง หมุดล็อค "คลิก" หรือตัวเลื่อนล็อคทำงาน 5. ทำการทดสอบแบบ "ดึงกลับ" เพื่อให้แน่ใจว่าฝาปิดไม่สามารถหมุนไปในทิศทางตรงกันข้ามได้โดยไม่ต้องกดตัวล็อค

รายการตรวจสอบการบำรุงรักษา

• การตรวจสอบรายเดือน: ตรวจสอบการมีอยู่ของห่วงโซ่ความปลอดภัย (ซึ่งป้องกันไม่ให้ฝาครอบสูญหายเมื่อถอดการเชื่อมต่อ)
• การหล่อลื่น: ใช้สเปรย์ซิลิโคนเกรดอาหารบนหมุดล็อคและพื้นผิวตัวดึงเพื่อป้องกัน "การจับตัว" เนื่องจากการสะสมของแร่ธาตุจากน้ำกระด้าง
• การเปลี่ยนปะเก็น: ควรเปลี่ยนปะเก็นทุกครั้ง 2 ถึง 5 ปี หรือทันทีที่มีอาการแข็งตัว (ชุดอัด)

บทบาทของห่วงโซ่ความปลอดภัย

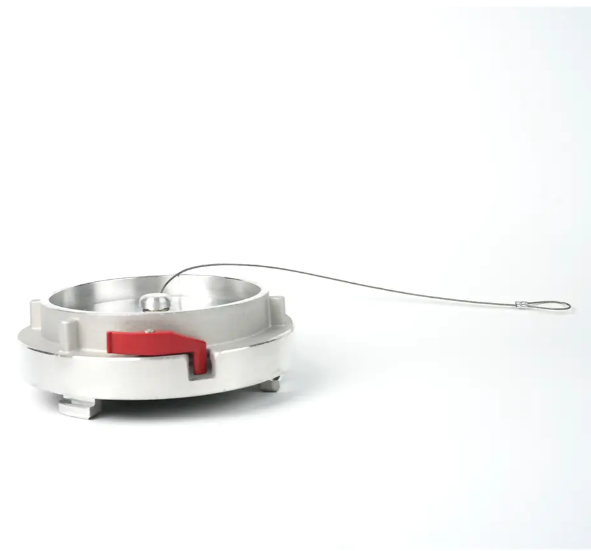

ฝาครอบเปล่าสำหรับล็อค Storz ส่วนใหญ่มาพร้อมกับโซ่เหล็กชุบสังกะสีหรือสแตนเลสสำหรับงานหนัก นี่ไม่ใช่แค่คุณลักษณะด้านความสะดวกสบายเท่านั้น มันเป็นความจำเป็นด้านความปลอดภัยและการปฏิบัติงาน ในการดับเพลิงในเขตเทศบาล การไม่มีโซ่มักจะทำให้ฝาปิดถูกใส่ผิดที่หรือถูกขโมย ส่งผลให้หัวจ่ายน้ำหรือท่อยืนเสี่ยงต่อการอุดตัน โดยทั่วไปแล้วจะมีห่วงโซ่ ความยาว 300 มม. ถึง 500 มม และยึดเข้ากับตัวเครื่องหลักของวาล์วหรือท่อด้วยวงแหวนสำหรับงานหนัก เพื่อให้แน่ใจว่าฝาล็อคจะพร้อมสำหรับการปิดผนึกใหม่ทันทีหลังการใช้งาน

สรุปสิทธิประโยชน์

โดยสรุป. Storz ล็อคฝาเปล่า เป็นองค์ประกอบที่สำคัญสำหรับระบบใดๆ ที่ใช้มาตรฐานการเชื่อมต่อด่วน Storz ประโยชน์หลัก ได้แก่ :

• ความต้านทานการสั่นสะเทือน: ล็อคแบบกลไกป้องกันการแยกตัวโดยไม่ตั้งใจในสภาพแวดล้อมที่มีความเครียดสูง
• การป้องกันการรั่วไหล: ปะเก็นกำลังอัดสูงรับประกันว่าไม่มีการรั่วไหลที่แรงดันสูงสุด 16 บาร์
• ประสิทธิภาพการดำเนินงาน: การออกแบบที่ไร้เพศช่วยให้สามารถเชื่อมต่อ/ตัดการเชื่อมต่อได้อย่างรวดเร็วโดยไม่ต้องกังวลเรื่องการวางแนวของเกลียว
• ความทนทาน: กvailable in various alloys to combat corrosion, wear, and mechanical impact.

ไม่ว่าจะเป็นการปกป้องโครงสร้างพื้นฐานการป้องกันอัคคีภัยของเมือง หรือการปิดผนึกเรือบรรทุกสุญญากาศ ล็อคฝาเปล่า ยังคงเป็นมาตรฐานทองคำสำหรับการยุติของเหลวที่ปลอดภัยและเชื่อถือได้
