VIC Coupling หรืออื่นๆ?

ในวิศวกรรมระบบท่อสมัยใหม่ ข้อต่อวิค (Vicley Grooved Connector) กลายเป็นตัวเลือกที่ต้องการสำหรับการป้องกันอัคคีภัย HVAC และเครือข่ายท่ออุตสาหกรรม เนื่องจากประสิทธิภาพการติดตั้งที่เหนือกว่าและประสิทธิภาพการปิดผนึกที่เชื่อถือได้ เมื่อเปรียบเทียบกับการเชื่อมหรือการเชื่อมต่อหน้าแปลนแบบดั้งเดิม กระบวนการติดตั้ง ข้อต่อวีไอซี นั้นง่ายและรวดเร็วมาก เนื่องจากการออกแบบให้มีร่องทางกล ผู้ติดตั้งจึงไม่จำเป็นต้องทำงานที่ร้อน การเชื่อมต่อสามารถทำได้โดยใช้เครื่องมือฮาร์ดแวร์พื้นฐานเท่านั้น จากข้อมูลทางวิศวกรรม การใช้ข้อต่อแบบมีร่องสามารถลดเวลาการทำงานได้ประมาณ 50% ถึง 70% เมื่อเทียบกับวิธีการเชื่อมแบบดั้งเดิม ทำให้มีการแข่งขันสูงในโครงการที่มีกำหนดเวลาที่จำกัด

การออกแบบโครงสร้างของ VIC Coupling ทำให้กระบวนการติดตั้งง่ายขึ้น?

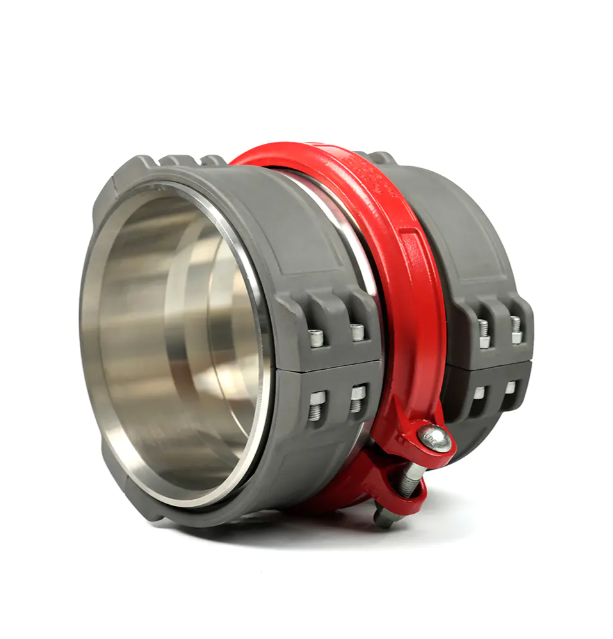

VIC Coupling ได้รับการออกแบบมาเพื่อทำให้การปฏิบัติงานนอกสถานที่ง่ายขึ้น ส่วนประกอบหลักประกอบด้วยตัวเรือนโลหะ วงแหวนซีลยางชนิด C และชุดประกอบโบลต์ความแข็งแรงสูงสองชุด

ไม่จำเป็นต้องมีการเตรียมการที่ซับซ้อน: ก่อนที่จะติดตั้งข้อต่อ VIC จำเป็นต้องตัดเฉือนเฉพาะร่องลึกมาตรฐานที่ปลายท่อเท่านั้น วิธีการเชื่อมต่อทางกายภาพนี้ช่วยลดขั้นตอนการตรวจสอบการเอียง การอุ่น และหลังการเชื่อมที่ยุ่งยากซึ่งจำเป็นในการเชื่อม

ฟังก์ชั่นการจัดแนวในตัวเอง: ตัวเรือนโลหะของคอนเนคเตอร์จะล็อคเข้ากับร่องที่ปลายท่อโดยอัตโนมัติในระหว่างการขันแน่น เพื่อให้มั่นใจว่าการจัดแนวท่ออัตโนมัติผ่านแรงดันตามเส้นรอบวงของตัวเรือน ซึ่งหมายความว่าแม้ในพื้นที่ที่มีแสงสลัวหรือพื้นที่จำกัด ช่างเทคนิคทั่วไปก็สามารถติดตั้งให้เสร็จสมบูรณ์ได้อย่างแม่นยำ

การเปรียบเทียบความเร็วในการติดตั้งระหว่างการเชื่อมต่อทางกลและวิธีการเชื่อม

เพื่อแสดงให้เห็นความง่ายในการติดตั้ง VIC Coupling ด้วยสายตา เราสามารถอ้างอิงเวลามาตรฐานเฉลี่ยในอุตสาหกรรมการติดตั้งท่อได้

ตัวอย่างเวลาในการติดตั้ง: สำหรับการเชื่อมต่อท่อเหล็กขนาดเส้นผ่านศูนย์กลาง DN100 (4 นิ้ว) ช่างเชื่อมที่มีประสบการณ์มักต้องใช้เวลา 30 ถึง 45 นาทีในการเชื่อมให้เสร็จสิ้น (รวมเวลาการเตรียมและการทำให้เย็นลง) การติดตั้งก VIC Coupling ระบบตั้งแต่การสวมแหวนซีลไปจนถึงการขันน็อตให้แน่นใช้เวลาเพียง 3 ถึง 5 นาที

การพึ่งพาเครื่องมือ: การเชื่อมต้องใช้เครื่องเชื่อมขนาดใหญ่ ถังแก๊ส และวัสดุป้องกันไฟชนิดพิเศษ การติดตั้งข้อต่อ VIC ต้องใช้ประแจทอร์คแบบแมนนวลหรือแบบไฟฟ้าเท่านั้น การเคลื่อนย้ายได้นี้มีข้อดีเป็นพิเศษในหลุมก่อสร้างหรือแท่นทำงานบนที่สูงซึ่งไม่สามารถเข้าถึงอุปกรณ์ขนาดใหญ่ได้

ขั้นตอนสำคัญและรายละเอียดทางเทคนิคระหว่างการติดตั้ง

แม้ว่าข้อต่อ VIC จะติดตั้งง่าย แต่การปฏิบัติตามขั้นตอนการปฏิบัติงานที่ได้มาตรฐานถือเป็นสิ่งสำคัญเพื่อให้แน่ใจว่าระบบจะปราศจากการรั่วไหลในระยะยาว

การหล่อลื่นแบบซีล: นี่เป็นขั้นตอนที่มองข้ามได้ง่ายที่สุดแต่สร้างสรรค์ที่สุด ก่อนใส่แหวนยาง ต้องใช้สารหล่อลื่นพิเศษกับขอบซีล ซึ่งไม่เพียงแต่ป้องกันรอยยับในวงแหวนซีลระหว่างการติดตั้ง แต่ยังช่วยลดแรงเสียดทานอีกด้วย ช่วยให้มั่นใจว่าตัวเรือนอยู่ในตำแหน่งที่เหมาะสม

มาตรฐานการขันโบลต์: เมื่อติดตั้งข้อต่อ VIC ให้ขันโบลต์ทั้งสองด้านให้แน่นสลับกันจนกว่าตัวเรือนโลหะจะสัมผัสกันระหว่างโลหะกับโลหะ

การตรวจสอบด้วยสายตา: หลังการติดตั้ง ผู้ตรวจสอบคุณภาพสามารถตรวจสอบคุณภาพของการติดตั้งได้ง่ายๆ โดยการตรวจสอบด้วยสายตาว่าช่องว่างในตัวเรือนตัวเชื่อมต่อปิดอยู่หรือไม่ โดยไม่จำเป็นต้องทดสอบอัลตราโซนิกหรือด้วยภาพรังสีตามที่จำเป็นสำหรับการเชื่อม

ความยืดหยุ่นของข้อต่อ VIC ในสภาพแวดล้อมการก่อสร้างที่ซับซ้อน

นอกเหนือจากความเร็วในการติดตั้งที่รวดเร็วแล้ว VIC Coupling ยังแสดงให้เห็นถึงความสามารถในการปรับตัวที่ยอดเยี่ยมกับสภาวะในสถานที่ทำงานที่ซับซ้อน

ความทนทานต่อการเบี่ยงเบนของมุม: ข้อต่อ VIC ที่ยืดหยุ่นช่วยให้มีมุมโก่งที่แน่นอน (โดยทั่วไปคือ 1° ถึง 3°) ที่จุดต่อท่อ ซึ่งช่วยลดความยากในการปรับเปลี่ยนขั้นที่สองลงได้อย่างมาก เมื่อต้องรับมือกับการตั้งฐานรากหรือเค้าโครงท่อที่ไม่ใช่เชิงเส้น

การก่อสร้างทุกสภาพอากาศ: การเชื่อมได้รับผลกระทบอย่างมากจากสภาพอากาศ ทำให้ไม่สามารถก่อสร้างได้ท่ามกลางฝน หิมะ หรือลมแรง VIC Coupling เป็นการเชื่อมต่อในงานเย็น ไม่ถูกจำกัดด้วยความชื้นและอุณหภูมิโดยรอบ ช่วยให้การติดตั้งเป็นไปอย่างปกติแม้ในสภาพแวดล้อมที่เย็นจัด เช่น -30°C
