ฉันจะเชื่อมต่อข้อต่อ Storz ได้อย่างไร

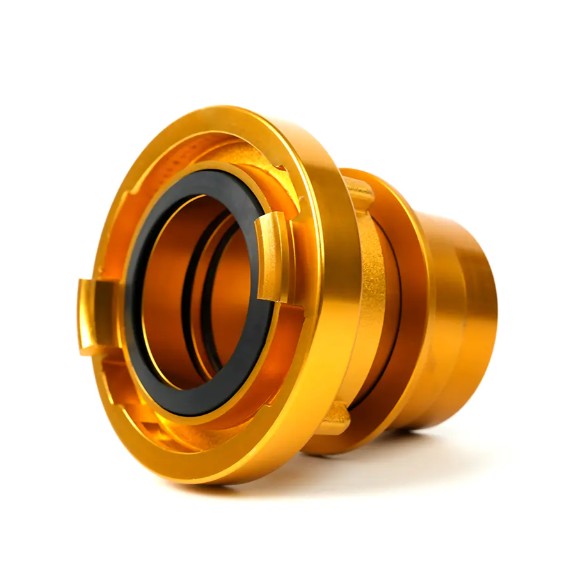

ที่ ข้อต่อ Storz หรือที่รู้จักในชื่อล็อค Kamm หรือข้อต่อผจญเพลิง เป็นอุปกรณ์เชื่อมต่อที่รวดเร็วสำหรับท่อน้ำหรือสายยางที่ใช้กันอย่างแพร่หลายในงานดับเพลิง อุตสาหกรรม และการเกษตร เนื่องจากใช้งานง่าย การเชื่อมต่อที่รวดเร็ว และการปิดผนึกที่เชื่อถือได้ ข้อต่อ Storz มีบทบาทสำคัญในการใช้งานที่ต้องการการปรับใช้ระบบถ่ายโอนของไหลอย่างรวดเร็ว

ข้อต่อ Storz ทำงานอย่างไร

ที่ ข้อต่อ Storz การออกแบบมีพื้นฐานมาจากโครงสร้าง "กรงเล็บ" แบบสมมาตร หรือที่เรียกว่าข้อต่อแบบดึง ซึ่งหมายความว่าสามารถเชื่อมต่อข้อต่อที่เหมือนกันสองตัวได้โดยไม่ต้องแยกความแตกต่างระหว่างขั้วต่อตัวผู้และตัวเมีย ทำให้การปฏิบัติงานภาคสนามง่ายขึ้นอย่างมาก คัปปลิ้งถูกล็อคโดยการหมุน และซีลภายใน (ปะเก็น) ช่วยให้มั่นใจได้ว่าซีลกันของเหลวได้

คำแนะนำทีละขั้นตอนในการเชื่อมต่อข้อต่อ Storz

การเตรียมการ (การตรวจสอบ)

• ขั้นแรก ตรวจสอบให้แน่ใจว่าข้อต่อ Storz สองตัวที่จะเชื่อมต่อมีขนาด (เช่น ขั้วต่อท่อแบบเกลียว) และเส้นผ่านศูนย์กลางระบุ (เช่น DN50, DN75) ตรงกัน


• ตรวจสอบว่าปลายขั้วต่อสะอาดและปราศจากเศษกรวดหรือสิ่งแปลกปลอมอื่นๆ


• ขั้นตอนสำคัญ: ตรวจสอบว่าซีล (ปะเก็น/แหวน) ในขั้วต่อแต่ละตัวไม่เสียหายและติดตั้งอย่างถูกต้อง ซีลถือเป็นสิ่งสำคัญสำหรับการซีลกันน้ำที่ดี



การจัดตำแหน่งข้อต่อ

จัดแนวก้าม (ตัวเชื่อม) ของข้อต่อ Storz ทั้งสองตัว เนื่องจากการออกแบบที่สมมาตร คุณเพียงแค่ต้องค่อยๆ ดันพวกมันเข้าหากัน

ใส่และขันให้แน่น (ล็อค)

• ดันขั้วต่อทั้งสองเข้าด้วยกันจนปลายสัมผัสกัน


• ที่n, rotate one coupling clockwise or counterclockwise (usually to the right) until you feel the claws fully engage the other and the two joints are securely locked.


• โดยทั่วไปมุมล็อคจะอยู่ที่ประมาณ 90 ถึง 120 องศา ในการใช้งานที่มีเส้นผ่านศูนย์กลางขนาดใหญ่หรือแรงดันสูงบางประเภท อาจจำเป็นต้องใช้ประแจพิเศษเพื่อช่วยในการหมุนและรับประกันการเชื่อมต่อที่แน่นหนา



การตรวจสอบขั้นสุดท้าย (ยืนยันการเชื่อมต่อ)

• พยายามดึงข้อต่อทั้งสองอย่างเบาๆ เพื่อให้แน่ใจว่าจะไม่แยกออกจากกัน


• ข้อต่อ Storz ที่เชื่อมต่ออย่างถูกต้องไม่สามารถแยกออกหรือหมุนด้วยมือได้ง่าย เพื่อให้แน่ใจว่าข้อต่อจะไม่คลายเมื่อของเหลว (เช่น น้ำหรือโฟมดับเพลิง) ถูกถ่ายโอนภายใต้แรงดันสูง



ปัจจัยที่เกี่ยวข้องกับการรับรองการเชื่อมต่อที่เชื่อถือได้

นอกจากการปฏิบัติตามขั้นตอนที่ถูกต้องแล้วยังทำให้มีความน่าเชื่อถืออีกด้วย ข้อต่อ Storz การเชื่อมต่อ คุณต้องใส่ใจกับประเด็นต่อไปนี้ด้วย:

• ปะเก็น/โอริง: ใช้วัสดุและขนาดของซีลที่ถูกต้อง ซีลที่เสื่อมสภาพ เสียหาย หรือหายไปเป็นสาเหตุหลักของการรั่วไหล


• ตัวเลือกวัสดุ: ข้อต่อ Storz มีให้เลือกทั้งแบบอลูมิเนียมอัลลอยด์ ทองเหลือง หรือสแตนเลส การเลือกวัสดุที่ทนต่อการกัดกร่อนและทนแรงดันช่วยยืดอายุข้อต่อและความน่าเชื่อถือในการเชื่อมต่อ


• การบำรุงรักษา: ตรวจสอบและทำความสะอาดข้อต่อ Storz เป็นประจำ โดยเฉพาะข้อต่อปลายท่อ เพื่อป้องกันไม่ให้สิ่งแปลกปลอมส่งผลต่อการล็อคและการซีล



ข้อต่อ Storz พร้อมกลไกการเชื่อมต่อด่วนที่เป็นเอกลักษณ์ มอบโซลูชันที่มีประสิทธิภาพและเชื่อถือได้สำหรับการถ่ายโอนของไหล การทำตามขั้นตอนง่ายๆ เหล่านี้ทำให้มั่นใจได้ถึงการเชื่อมต่อที่ปลอดภัยและไร้การรั่วไหลทุกครั้ง ปกป้องกระบวนการที่สำคัญในการดับเพลิงและการใช้งานทางอุตสาหกรรม
